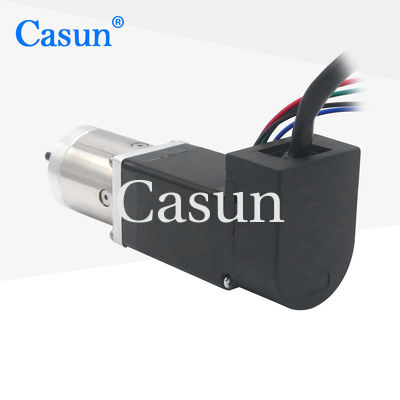

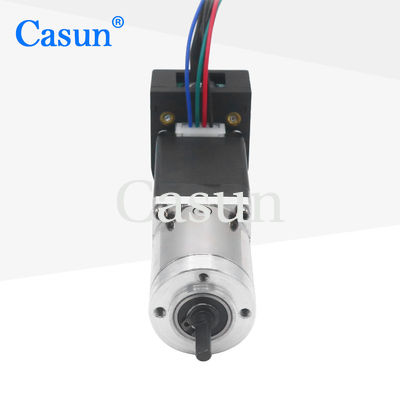

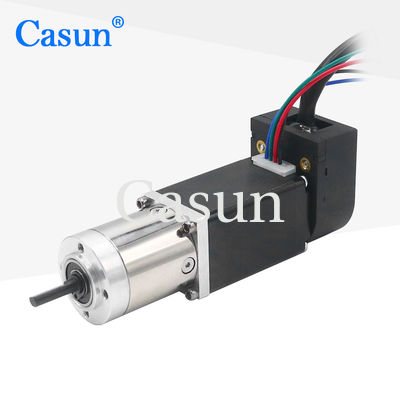

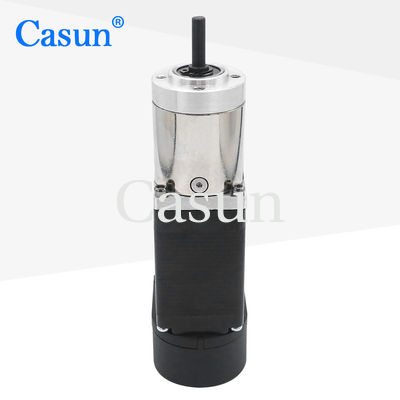

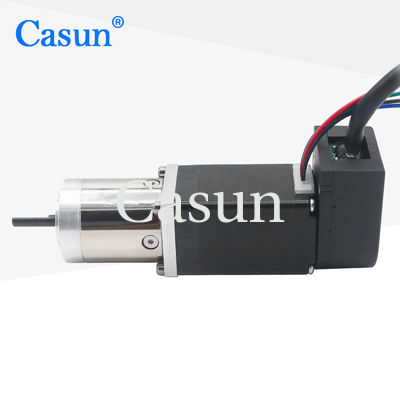

Alto Torque NEMA 11 Motor Passo a Passo 282845mm 0,67A com Encoder 10 1 Relação de Redução

Alto Torque NEMA 11 Motor Passo a Passo 282845mm 0,67A com Encoder 10 1 Relação de Redução

Nome da marca:	Casun
Número do modelo:	28SHD4401-19GQ
moq:	1 unidade
Preço:	$27.23-$30.23
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Palavras-chave:

motor de passo engrenado

Tensão:

C.C. 4.56V

Ângulo do passo (graus):

1,8 Grau

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Razão da transmissão:

19:1

Torque de retenção:

95mN.m

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Motor passo NEMA 11 de alto binário

motor passo NEMA 11 de 282845 mm

Descrição do produto

High Torque NEMA 11 Stepper Motor 28×28×45mm 0.67A com Encoder 10:1 Reducção Ratio

Combinando o controlo preciso do motor passo a passo e a capacidade de feedback do codificador, aumentando simultaneamente o binário através do redutor. O codificador fornece feedback de posição em tempo real, o que pode melhorar ainda mais a precisão de posicionamento do motor.

Características

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
Cada modelo de motor passo é adaptável a várias aplicações
Os traficantes são procurados!

Dimensões

Especificações do motor

Parâmetro	Valor
Ângulo de passo	10,8°
Tamanho do quadro	28 mm
Número de fases	Fase 2
Corrente nominal	0.67Amp
Torque de retenção	95 mN.m
Resistência	6.8 ohms
Indutividade	40,9 mH
Inercia do rotor	9 g-cm2
Peso do motor	0.16kg
Relatório de redução de engrenagem	19.2:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20°C a 50°C
Temperatura de armazenagem: -20°C a 100°C
Área de humidade: 85% ou menos, não condensante
Isolamento por arame magnético: classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Resistência dielétrica: 500 VDC durante 1 min.

Caixa de engrenagens

Material da carcaça: Metal
Rolamentos de saída: Rolamentos de esferas
Carga radial máxima (12 mm a partir da flange): ≤ 80 N
Max. Carga axial do eixo: ≤ 30N
Desvio radial do eixo (perto da flange): ≤ 0,06 mm
Desvio axial do eixo: ≤ 0,3 mm
Reacção em zero carga: 1,5°

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
26.8 mm.	42.7 mm	51	70%
42.7 mm	42.7 mm	71	70%
42.7 mm	42.7 mm	99.5	70%
42.7 mm	42.7 mm	139	70%

Opções de personalização

Se o nosso motor padrão não pode satisfazer as suas necessidades, podemos personalizar o motor de acordo com as suas necessidades. O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, cabos de condução com requisitos especiais, conectores, etc.

Codificador

Freio

Caixa de engrenagens

Fator de pressão
