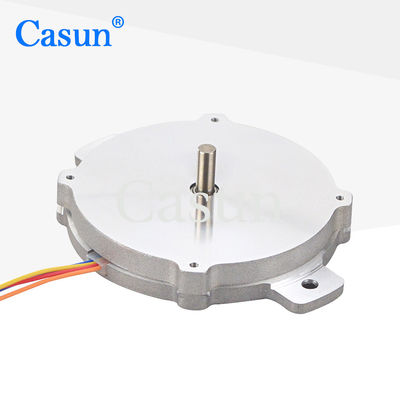

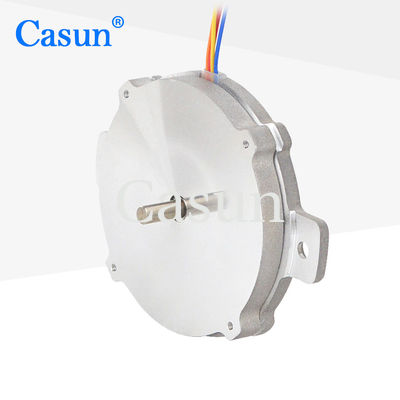

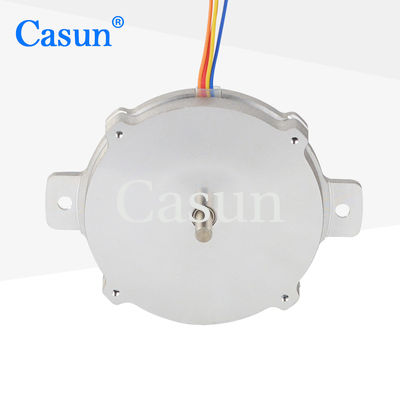

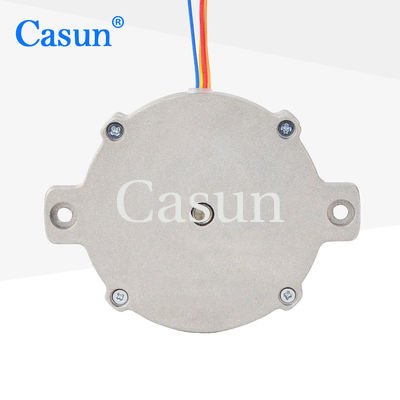

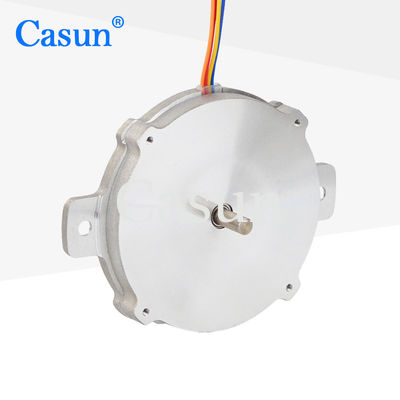

NEMA 23 motor passo ultra fino aceleração rápida para acessórios FUJI XPF YAMAHA

NEMA 23 motor passo ultra fino aceleração rápida para acessórios FUJI XPF YAMAHA

Nome da marca:	Casun
Número do modelo:	57SHY4001-10S
moq:	1 PC
Preço:	$12.3-$13.84
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Corpo:

9.6mm

Corrente nominal:

0.8A

Voltagem nominal:

2.8V

Massas:

75 g

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

Motor passo YAMAHA

Acessórios FUJI XPF motor passo a passo

NEMA 23 motor passo ultrafino

Descrição do produto

Os motores passo-a-passo finos e planos são compactos em tamanho e estrutura, tornando-os fáceis de integrar em espaços limitados.

As máquinas são amplamente utilizadas em vários campos, tais como impressoras, scanners, equipamentos de automação, robôs, equipamentos médicos, etc.

Características:

Disponíveis versões bipolares ou unipolares
Os nossos produtos oferecem um alto binário e precisão
O nosso processo de fabrico é apoiado por investigação e desenvolvimento profissional
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	0.8A
Torque de retenção	60 mN.m
Resistência	3.5 om
Indutividade	10,8 mH
Inercia do rotor	15 g-cm2
Peso do motor	75 g
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

Submodelos

Número do modelo	Ângulo de passo ((°)	Voltagem nominal ((V)	Corrente nominal (A)	Resistência de fase ((Ω)	Indutância de fase (mH)	Torque de retenção (kg.cm)	Torque de retenção ((g.cm Max)	Inercia do rotor (g.cm2)	Comprimento do motor (mm)	Peso do motor ((Kg)
57SHY4001-2A	10,8°	2.8V	0.8A	3.5 ohms	10,8 mH	60 mN.m	8mN.m	15	57	0.075
57SHY4301-2A-0	10,8°	2.28V	1.2A	1.9 ohm	1.2 mH	125 mN.m	8mN.m	18	57	0.09
57SHY4001-10K	10,8°	2.8V	0.8A	3.5 ohms	10,8 mH	60 mN.m	8mN.m	15	57	0.075
57SHY4001-10S	10,8°	2.8V	0.8A	3.5 ohms	10,8 mH	60 mN.m	8mN.m	15	57	0.075
57SHY4604-21A	10,8°	14V	1A	14 ohms	30 mH	690 mN.m	30 mN.m	120	57	0.52

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

NEMA 23 motor passo ultra fino aceleração rápida para acessórios FUJI XPF YAMAHA 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
