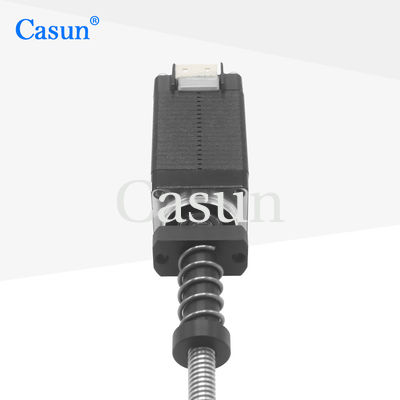

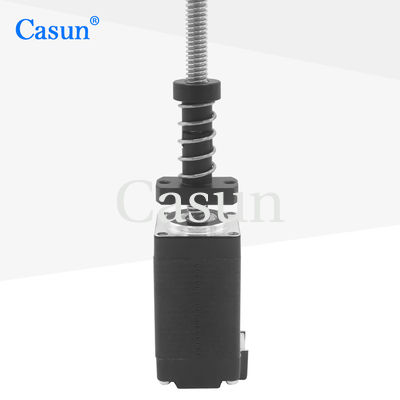

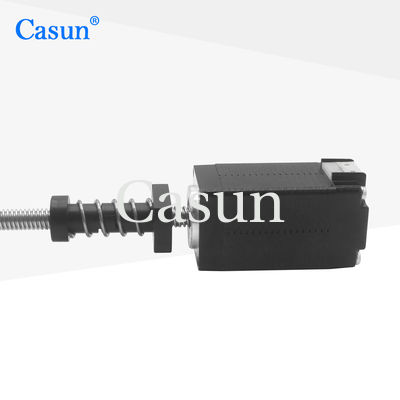

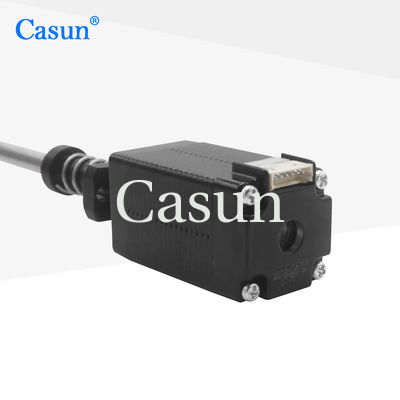

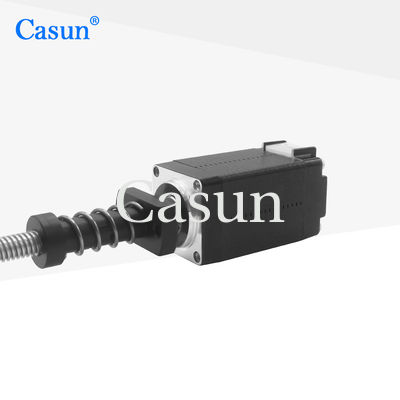

NEMA 8 Motor passo-a-passo DC não cativo de 38 mm Corpo Tr5 × 2 para equipamentos de beleza

NEMA 8 Motor passo-a-passo DC não cativo de 38 mm Corpo Tr5 × 2 para equipamentos de beleza

Nome da marca:	Casun
Número do modelo:	20SHD0250-150NT
moq:	1 unidade
Preço:	$13-$13.5
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cor:

Preto

Atual:

0.6Amp

Torque de retenção:

32mN.m

Torque do retém:

2mN.m

parafuso movimentador:

Tr5×2

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Motor passo não cativo de corpo de 38 mm

Motor passo DC não cativo

Equipamento de beleza Motor passo não cativo

Descrição do produto

NEMA 8 Motor passo-a-passo DC não cativo de 38 mm Tr5 × 2 para equipamentos de beleza

Visão geral do produto

Durante o funcionamento do motor passo a passo, a malha entre o parafuso e o parafuso de chumbo garante um movimento linear suave com vibrações mínimas.O motor passo a passo de parafuso apresenta uma estrutura simples que facilita a fácil integração com outros equipamentos e sistemas.

Características fundamentais

• Serviços de fabrico baseados em contrato disponíveis
• Garantia de dez anos para compras confiantes
• Consultas de engenharia no prazo de 48 horas
• Certificado CE e RoHS
• Versatilidade de aplicações entre modelos de motores

Dimensões

Especificações do motor

Especificações	Valor
Ângulo de passo	10,8°
Tamanho do quadro	20 mm
Número de fases	Fase 2
Corrente nominal	0.6 Amp
Torque de retenção	32 mNm
Resistência	9.0 ohms
Indutividade	30,0 mH
Inercia do rotor	30,8 g-cm2
Peso do motor	00,08 kg
Parafusos de chumbo	Tr5X2
Conexão	Bipolar

Especificações de funcionamento

Parâmetro	Especificações
Ângulo de passo	10,8°
Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130°C
Resistência ao isolamento	100 M Ohm a 500 VDC
Força dielétrica	500 VDC durante 1 minuto
Jogos radiais do eixo	0.02 Max. (450 g de carga)
Desempenho axial do eixo	0.08 Max. (450 g de carga)
Max. Força radial	28N (20mm a partir da flange)
Max. Força axial	10N

Modelos disponíveis

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0 A
42SHD4003	0.26 N.m	10,8°	34 mm	D eixo 20 mm	0.4 A
42SHD0261	0.45 N.m	10,8°	40 mm	D eixo 20 mm	1.68 A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0 A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1 A

Especificações dos parafusos

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
20 mm	5	2	20 a 1000 mm
34 mm
40 mm
48 mm
60 mm

Opções de personalização

Se nossos motores padrão não atender às suas exigências, oferecemos serviços de personalização abrangentes, incluindo eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo personalizados, conectores,e mais.

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Obtenha uma citação personalizada

Por favor, clique no botão abaixo para compartilhar suas necessidades específicas com a nossa equipe de engenharia.
