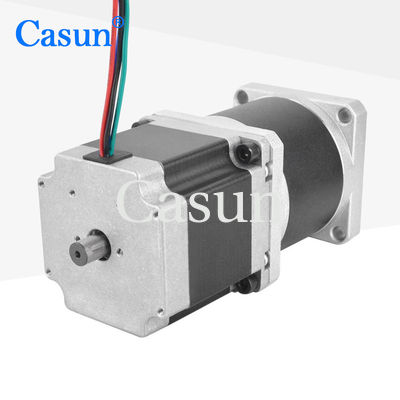

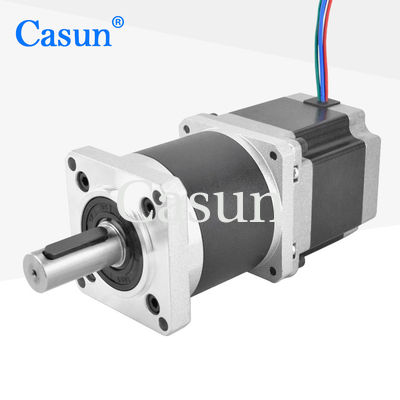

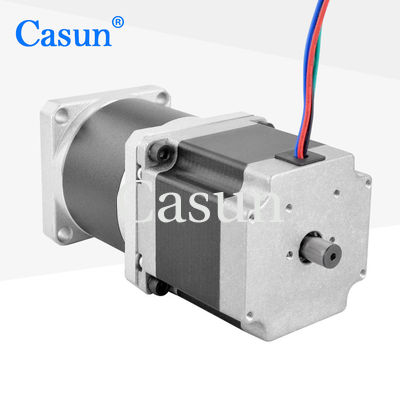

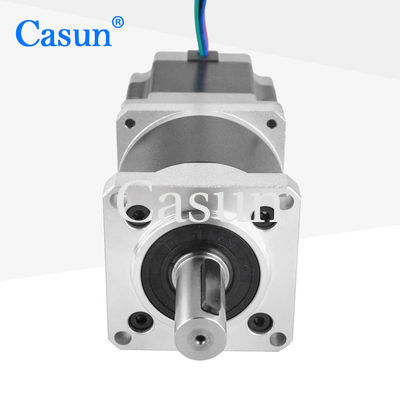

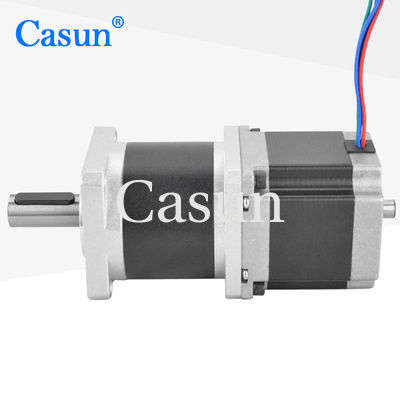

575754mm NEMA 23 Motor de passo de engrenagem planetária de eixo duplo 50/1 para máquina de extrusão

575754mm NEMA 23 Motor de passo de engrenagem planetária de eixo duplo 50/1 para máquina de extrusão

Nome da marca:	Casun
Número do modelo:	57SHD4425-50PLSH
moq:	1pc
Preço:	$26.46-$29.46
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Palavras-chave:

Motor deslizante alinhado

Força do torque:

1.02 N.m.

Ângulo da etapa (graus):

1.8 graus

Relação:

50:1

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

NEMA 23 Motor a passo de engrenagem planetária

Motor de passo de engrenagem planetária de eixo duplo

Descrição do produto

O redutor reduz a velocidade de saída do motor através de mecanismos como engrenagens ou engrenagens de minhoca, enquanto aumenta proporcionalmente o binário de saída.

O motor passo de desaceleração tem uma estrutura simples, manutenção e manutenção relativamente fáceis e alta confiabilidade.

Características:

Disponíveis versões bipolares ou unipolares
Fornecer um binário e uma precisão elevados
Disponível em versões de eixo único ou duplo
Especialista em soluções profissionais de transmissão
Fornecer várias acreditações internacionais para os sectores tecnológico e eletrónico

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	2.8Amp
Torque de retenção	1020 mN.m
Resistência	0.9 0hm
Indutividade	2.5 mH
Inercia do rotor	260 g-cm2
Peso do motor	-kg
Relatório de redução de engrenagem	50:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Caixa de engrenagens

Material da caixa:Metal
Rolamentos de saída: Rolamentos de esferas
Max.Carga radial ((12 mm a partir da flange):≤ 80N
Max.Larga axial do eixo:≤ 30N
Desvio radial do eixo (perto da flange):≤ 0,06 mm
Desvio axial do eixo:≤ 0,3 mm
Reacção no zero-carga:1.5°

Curvas de binário

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Raio	Eficiência
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

57*57*54mm NEMA 23 Motor de passo de engrenagem planetária de eixo duplo 50/1 para máquina de extrusão 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
