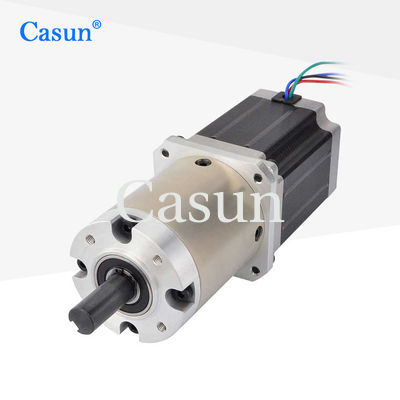

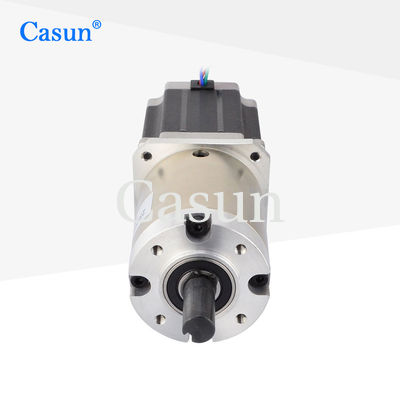

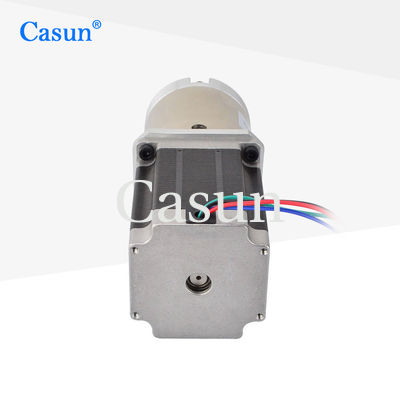

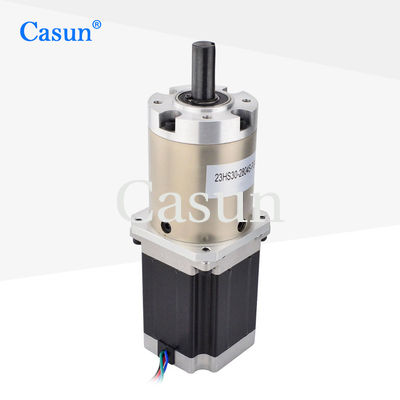

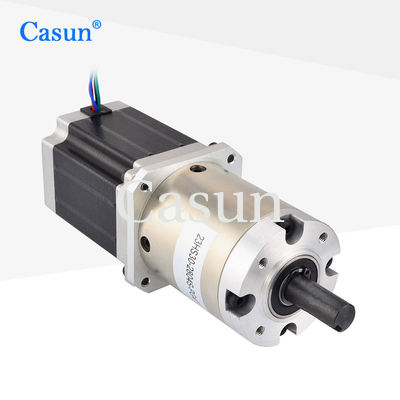

NEMA 23 caixa de engrenagens planetária motor passo a passo com 72 mm 1/47 caixa de engrenagens para automação eletrodoméstico aparelho médico

NEMA 23 caixa de engrenagens planetária motor passo a passo com 72 mm 1/47 caixa de engrenagens para automação eletrodoméstico aparelho médico

Nome da marca:	Casun
Número do modelo:	23HS30-2804S-PG47
moq:	1pc
Preço:	$24.89-$33.13
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Corpo:

76 mm

Taxa de redução:

1:47

Detalhes da embalagem:

Caixa: 38x29x18cm

Destacar:

Motor passo-a-passo de caixa de engrenagens planetária personalizada

Motor passo de caixa de engrenagens planetária de 72 mm

Automatização Motor passo-a-passo da caixa de engrenagens planetária

Descrição do produto

Quando o motor passo de desaceleração funciona a baixas velocidades, a saída é mais suave devido ao efeito do redutor,evitar a possível vibração ou perda de passo do motor passo a passo a baixas velocidades.

Amplamente utilizado em automação industrial, robótica, equipamento médico, eletrodomésticos e outros campos.

Características:

São oferecidas versões unipolares ou bipolares.
Fornecer "múltiplas certificações internacionais" para dispositivos elétricos e de alta tecnologia.
Disponível em versões de eixo único ou duplo
Os nossos produtos têm uma garantia de dez anos, o que lhe dá tranquilidade
Somos especializados em soluções personalizadas.

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	2.8 A
Torque de retenção	1.89 N.m.
Resistência	1.13 Ohm
Indutividade	50,6 mH
Inercia do rotor	460 g-cm2
Peso do motor	10,4 kg
Relatório de redução de engrenagem	46.66:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Caixa de engrenagens

Material da caixa:Metal

Rolamentos de saída: Rolamentos de esferas

Max.Carga radial ((12 mm a partir da flange): ≤ 250 N

Carga axial máxima do eixo:≤ 100N

Desvio radial do eixo (perto da flange):≤ 0,08m

Desvio axial do eixo:≤ 0,4 mm

Reacção negativa sem carga: ≤ 2,5°

Curvas de binário

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Raio	Eficiência
41 mm 54 mm 76 mm 83 mm 100 mm	48 mm	3.6	90%
		4.25
	60 mm	12.96	80%
		15.3
		18.1
	72 mm	46.66	70%
		55.08
		65.025
		76.77

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

NEMA 23 caixa de engrenagens planetária motor passo a passo com 72 mm 1/47 caixa de engrenagens para automação eletrodoméstico aparelho médico 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
