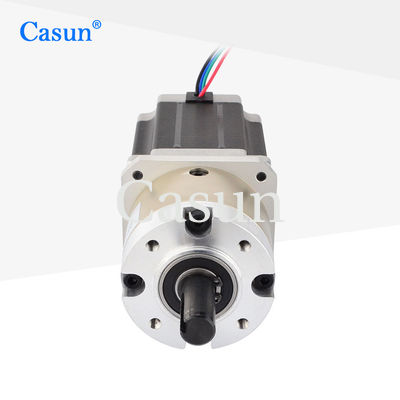

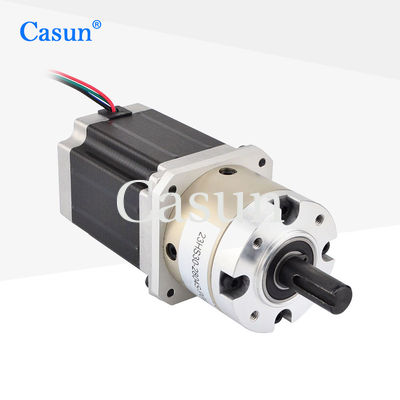

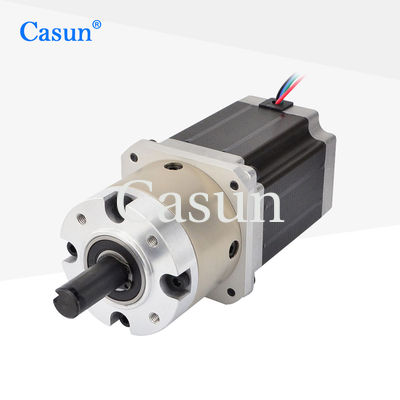

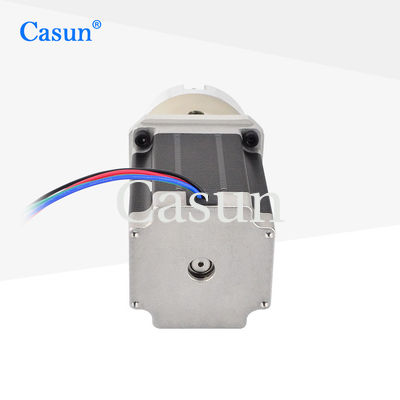

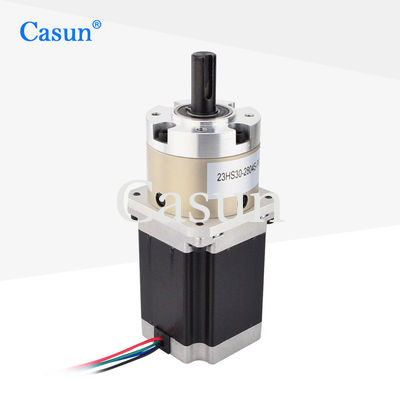

NEMA 23 caixa de engrenagens planetária motor passo-a-passo taxa de redução de engrenagem 4/1 para automação eletrodoméstico aparelho médico

NEMA 23 caixa de engrenagens planetária motor passo-a-passo taxa de redução de engrenagem 4/1 para automação eletrodoméstico aparelho médico

Nome da marca:	Casun
Número do modelo:	23HS30-2804S-PG4
moq:	1 unidade
Preço:	$27.38.38-$30.38
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Corrente / fase:

2.8Amp

Nome do produto:

motor deslizante com alinhado

Comprimento do motor:

76mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

NEMA 23 Motor passo-a-passo da caixa de velocidades planetária

Aparelhos médicos Motor passo-a-passo da caixa de engrenagens planetária

Automatização Motor passo-a-passo da caixa de engrenagens planetária

Descrição do produto

NEMA 23 Motor passo-a-passo da caixa de engrenagens planetária

Relação de redução de engrenagens 4:1 para automação, eletrodomésticos e aplicações médicas

Visão geral do produto

A concepção integrada do motor e do redutor economiza espaço, reduz os componentes externos da transmissão e facilita a instalação e a manutenção.máquinas-ferramentas CNC, robôs, equipamentos de automação e instrumentos de precisão.

Características fundamentais

Disponíveis versões bipolares ou unipolares
Proporcionar soluções personalizadas e abertas a colaborações OEM
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Soluções de alto binário e alta precisão

Dimensões

Especificações do motor

Ângulo de passo	10,8°
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	2.8Amp
Torque de retenção	1.89N.m.
Resistência	1.13Ω
Indutividade	50,6 mH
Inercia do rotor	460 g-cm2
Peso do motor	10,4 kg
Relatório de redução de engrenagem	4.25:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo de passo	10,8°
Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130°C
Resistência ao isolamento	100 M Ohm a 500 VDC
Força dielétrica	500 VDC durante 1 minuto

Caixa de engrenagens

Material de habitação	Metal
Rolamento na saída	Rolamentos de esferas
Max. Carga radial (12 mm a partir da flange)	≤ 80N
Carga axial do eixo	≤ 30N
Desvio radial do eixo (perto da flange)	≤ 0,06 mm
Desempenho axial do eixo	≤ 0,3 mm
Reacção negativa em zero carga	1.5°

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18
48 mm		13.76
60 mm		19.2
35 mm	26.8	42.7 mm	80%
51 mm	71 mm	99.5 mm	70%
139 mm

Disponível para personalização

Se o nosso motor padrão não pode satisfazer as suas necessidades, podemos personalizar o motor de acordo com as suas necessidades.

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções disponíveis:

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Por favor, clique no botão "Obter uma cotação" abaixo para nos dizer seus requisitos.
