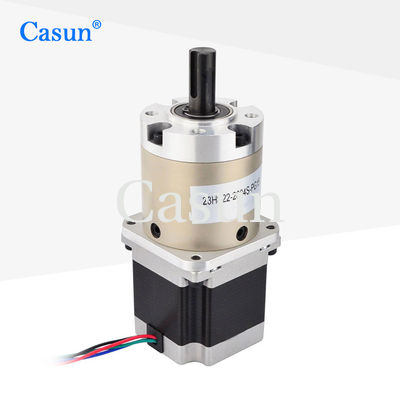

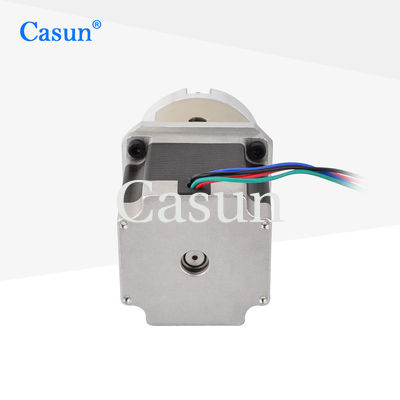

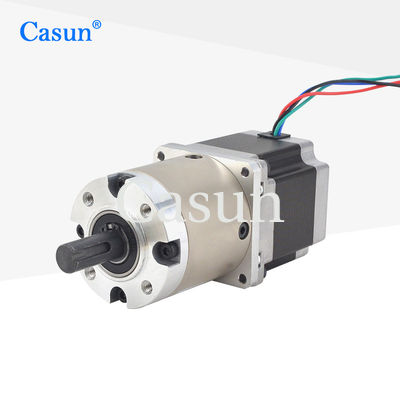

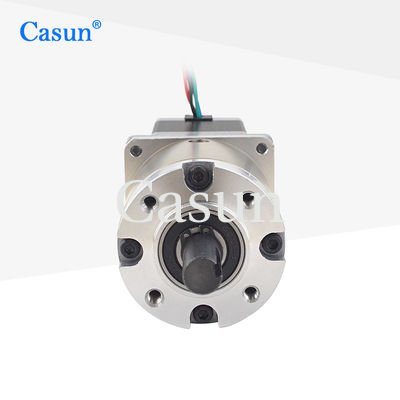

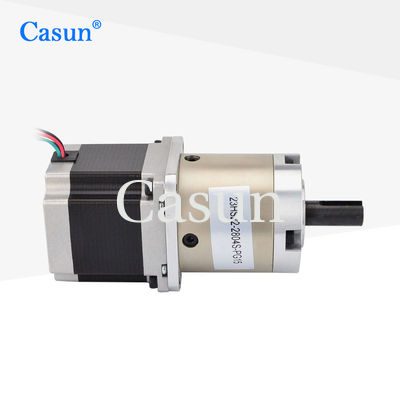

NEMA23 Relação 15/1 Motor passo-a-passo com caixa de engrenagens Redutor planetário de 57 mm

NEMA23 Relação 15/1 Motor passo-a-passo com caixa de engrenagens Redutor planetário de 57 mm

Nome da marca:	Casun
Número do modelo:	57SHD4425-15G
moq:	1 unidade
Preço:	$22.49-$27
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Taxa de redução:

15.3:1

Corrente nominal:

2.8A

Peso do motor:

1,1kg

Detalhes da embalagem:

Carton: 38x29x18cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Motor passo-a-passo de engrenagem de 57 mm

Motor passo-a-passo de engrenagem de redução planetária

Motor passo-a-passo com engrenagem NEMA23

Descrição do produto

NEMA23 Relação 15/1 Motor passo-a-passo com caixa de engrenagens Redutor planetário de 57 mm

Os próprios motores passo a passo têm uma boa precisão de posicionamento e, quando combinados com redutores, podem alcançar uma maior precisão de posicionamento a baixas velocidades.Este motor tem sido amplamente aplicado em campos como automação, robótica, máquinas de precisão e equipamentos médicos.

Características fundamentais

Disponível em versões unipolares ou bipolares
Multiplas certificações internacionais para dispositivos elétricos e de alta tecnologia
Disponível em versões de eixo único ou duplo
Alto binário e alta precisão
Consulta da equipa de engenharia no prazo de dois dias úteis para soluções ideais

Dimensões

Especificações do motor

Especificações	Valor
Ângulo de passo	10,8°
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	2.8 A
Torque de retenção	1250 mN.m
Resistência	0.9 Ω
Indutividade	2.5 mH
Inercia do rotor	260 g-cm2
Peso do motor	1.1 kg
Relatório de redução de engrenagem	15.3:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20°C a 50°C

Temperatura de armazenagem: -20°C a 100°C

Área de humidade: 85% ou menos, não condensante

Isolamento por arame magnético: classe B 130°C

Resistência de isolamento: 100 M Ω a 500 VDC

Resistência dielétrica: 500 VDC durante 1 min.

Caixa de engrenagens

Material da carcaça: Metal

Rolamentos de saída: Rolamentos de esferas

Carga radial máxima (12 mm a partir da flange): ≤ 250 N

Max. Carga axial do eixo: ≤ 100N

Desvio radial do eixo (perto da flange): ≤ 0,08 mm

Desvio axial do eixo: ≤ 0,4 mm

Reacção negativa sem carga: ≤ 2,5°

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Relação	Eficiência
41 mm	48 mm	3.6	90%
54 mm		4.25	90%
76 mm		12.96	80%
83 mm		15.3	80%
100 mm		18.1	80%
Vários	60 mm	46.66	70%
Vários	72 mm	55.08	70%
Vários	76 mm	65.025	70%
Vários	Vários	76.77	70%

Opções de personalização

Se o nosso motor padrão não pode atender às suas necessidades, podemos personalizar o motor de acordo com as suas necessidades.dimensões da instalação, fios de chumbo com requisitos especiais, conectores, etc.

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Por favor, clique no botão "Obter uma cotação" abaixo para nos dizer seus requisitos.
