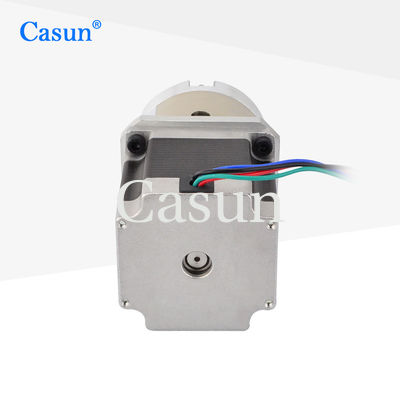

NEMA 23 Proporção 4/1 caixa de engrenagens planetária motor passo com caixa de engrenagens com CE ISO

NEMA 23 Proporção 4/1 caixa de engrenagens planetária motor passo com caixa de engrenagens com CE ISO

Nome da marca:	Casun
Número do modelo:	23HS22-2804S-PG4
moq:	1 unidade
Preço:	$22.49-$27
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Corpo:

54 mm

Torque de retenção:

1.25 N.m.

Corrente nominal:

2.8A

Detalhes da embalagem:

Carton: 38x29x18cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

NEMA 23 Motor passo-a-passo da caixa de velocidades planetária

Motor passo-a-passo da caixa de engrenagens planetária

Descrição do produto

Caixa de Engrenagens Planetária NEMA 23 com Relação 4/1 Motor de Passo com Caixa de Engrenagens com CE ISO

O motor de passo em si possui a característica de controle em malha aberta, que pode alcançar controle preciso do ângulo de passo. O motor de passo de desaceleração pode fornecer força suficiente para acionar cargas pesadas sem causar sobrecarga ou travamento do motor.

Principais Características

Disponível em versões unipolar ou bipolar
Múltiplas certificações internacionais para dispositivos elétricos e de alta tecnologia
Garantia de dez anos para sua tranquilidade
Cada modelo adequado para diferentes cenários de aplicação
Personalizações disponíveis mediante solicitação

Dimensões

Especificações do Motor

Parâmetro	Valor
Ângulo de Passo	1.8°
Tamanho do Quadro	57 mm
Número de Fases	2 Fases
Corrente Nominal	2.8 A
Torque de Retenção	1250 mN.m
Resistência	0.9 Ω
Indutância	2.5 mH
Inércia do Rotor	260 g-cm²
Peso do Motor	1.1 kg
Relação de Redução da Engrenagem	4.25:1
Conexão	Bipolar

Especificações de Operação

Motor

Parâmetro	Especificação
Ângulo de Passo	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio Magnético	Classe B 130°C
Resistência de Isolamento	100M Ohm a 500 VDC
Rigidez Dielétrica	500 VDC por 1 min

Caixa de Engrenagens

Parâmetro	Especificação
Material da Carcaça	Metal
Rolamento na Saída	Rolamentos de Esferas
Carga Radial Máx. (12mm da flange)	≤250N
Carga Axial Máx. do Eixo	≤100N
Folga Radial do Eixo (próximo à Flange)	≤0.08mm
Folga Axial do Eixo	≤0.4mm
Folga sem Carga	≤2.5°

Submodelos

Comprimento do Motor	Comprimento da Caixa de Engrenagens	Relação	Eficiência
41 mm	48 mm	3.6	90%
54 mm		4.25	90%
76 mm		12.96	80%
83 mm		15.3	80%
100 mm		18.1	80%
Vários	60 mm	46.66	70%
Vários	72 mm	55.08	70%
Vários	76 mm	65.025	70%
Vários	Vários	76.77	70%

Opções de Personalização

Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Encoder

Freio

Caixa de Engrenagens

Eixo

Por favor, clique no botão "Obter um orçamento" abaixo para nos informar seus requisitos.
