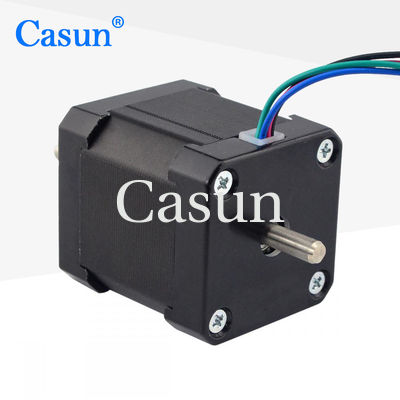

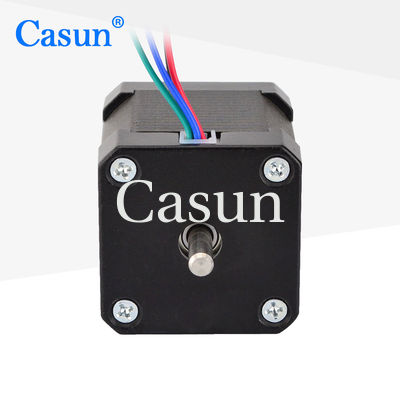

NEMA 17 Motor passo de duplo eixo 42×42×48mm 1.68A Com equipamento de embalagem

NEMA 17 Motor passo de duplo eixo 42×42×48mm 1.68A Com equipamento de embalagem

Nome da marca:	Casun
Número do modelo:	42SHD4438-24SH
moq:	1 unidade
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

1,8°

Torque de retenção:

440mN.m

Atual:

1.68A

Comprimento do motor:

48 mm

Haste:

2 eixos 24 mm de comprimento

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Motor passo de duplo eixo de 42 × 42 × 48 mm

Equipamento de embalagem Motor passo de duplo eixo

1.68A Motor passo-a-passo de dois eixos

Descrição do produto

NEMA 17 Motor passo de duplo eixo 42×42×48mm 1.68A Com equipamento de embalagem

O motor de dois eixos ocupa menos espaço, o que é benéfico para a miniaturização e o design leve do equipamento.equipamento mecânico e outros campos.

Características fundamentais

Experiência em investigação e desenvolvimento profissional e fabrico
Para equipamentos da indústria de alta tecnologia e da indústria electrónica
Oferecendo alto binário e precisão
Os nossos engenheiros estarão em contacto dentro de 48 horas para fornecer a melhor solução.
Oferece uma garantia de 10 anos e compra com confiança

Aparência

Dimensões

Especificações do motor

Ângulo de passo	10,8°
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.68 A
Torque de retenção	440 mN.m
Resistência	1.65 ohms
Indutividade	20,8 mH
Inercia do rotor	72 g-cm2
Peso do motor	0.38 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20°C a 50°C
Temperatura de armazenagem: -20°C a 100°C
Área de humidade: 85% ou menos, não condensante
Isolamento por arame magnético: classe B 130oC
Resistência de isolamento: 100 M Ohm a 500 VDC
Resistência dielétrica: 500 VDC durante 1 min.

Curvas de binário

Dados sobre a curva de binário disponíveis mediante pedido.

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Opções de personalização

Se o nosso motor padrão não pode atender às suas necessidades, podemos personalizar o motor de acordo com as suas necessidades.dimensões da instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções disponíveis

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Por favor, clique no botão "Obter uma cotação" abaixo para nos dizer seus requisitos.
