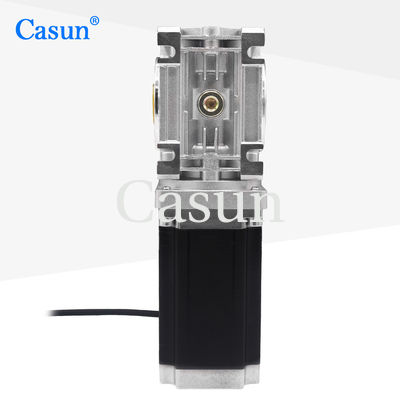

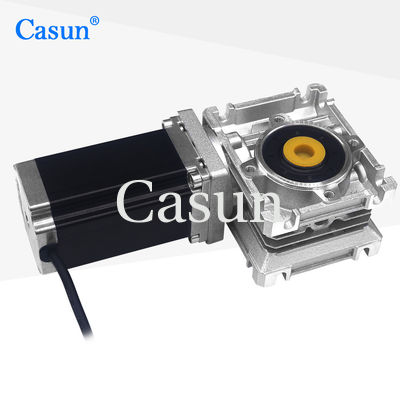

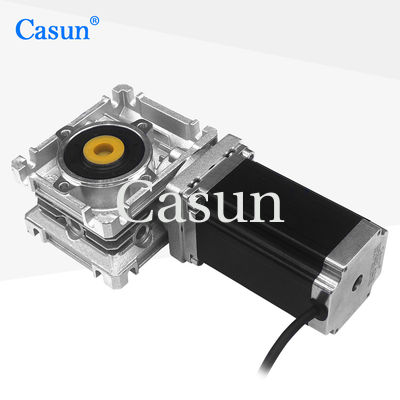

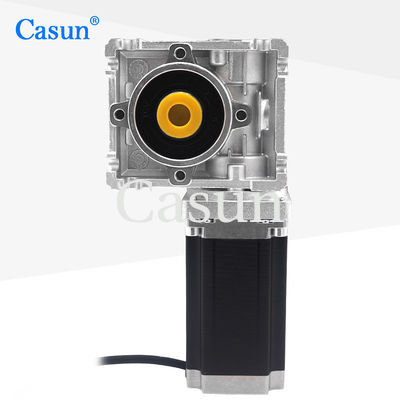

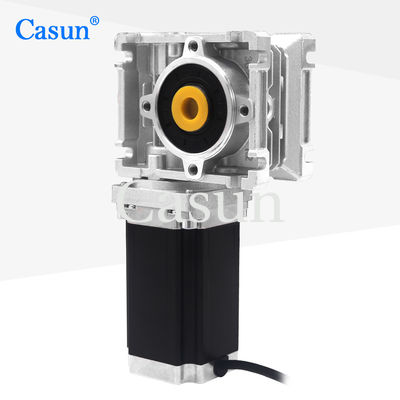

Nema 23 Motor híbrido passo a passo com motor de engrenagem de minhoca 56x100mm

Nome da marca:	Casun
Número do modelo:	57SHD4934-20NMRV030
moq:	1 unidade
Preço:	$34-$28
Condições de pagamento:	L/C, D/A, D/P, T/T
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Comprimento do motor:

55mm

Nome do produto:

motor deslizante com alinhado

Corrente / fase:

3.0A

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

Motor passo Nema 23 com engrenagem de minhoca

Motor híbrido passo a passo de 56x100 mm

O NEMA 23 alinhou o motor deslizante

Descrição do produto

Motores passo-a-passo de alta qualidade Casun NEMA 23 para máquinas de impressão com CE ISO ROHS

Motor passo-a-passo de engrenagem NEMA 23 3.0N 1KG Motor passo-a-passo da caixa de engrenagens para equipamentos médicos, máquinas de impressão

A série de motores de passo híbrido de 56 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	3.0 Amp
Torque de retenção	3.0 N.m.
Resistência	2.8 om
Indutividade	11 mH
Inercia do rotor	650 g-cm2
Peso do motor	10,4 kg
Relatório de redução de engrenagem	20:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Caixa de engrenagens

Material da caixa:Metal
Rolamentos de saída: Rolamentos de esferas
Max.Carga radial ((12 mm a partir da flange):≤ 80N
Carga axial máxima do eixo:≤ 30N
Desvio radial do eixo (perto da flange):≤ 0,06 mm
Desvio axial do eixo:≤ 0,3 mm
Reacção no zero-carga:1.5°

Curvas de binário

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Raio	Eficiência
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

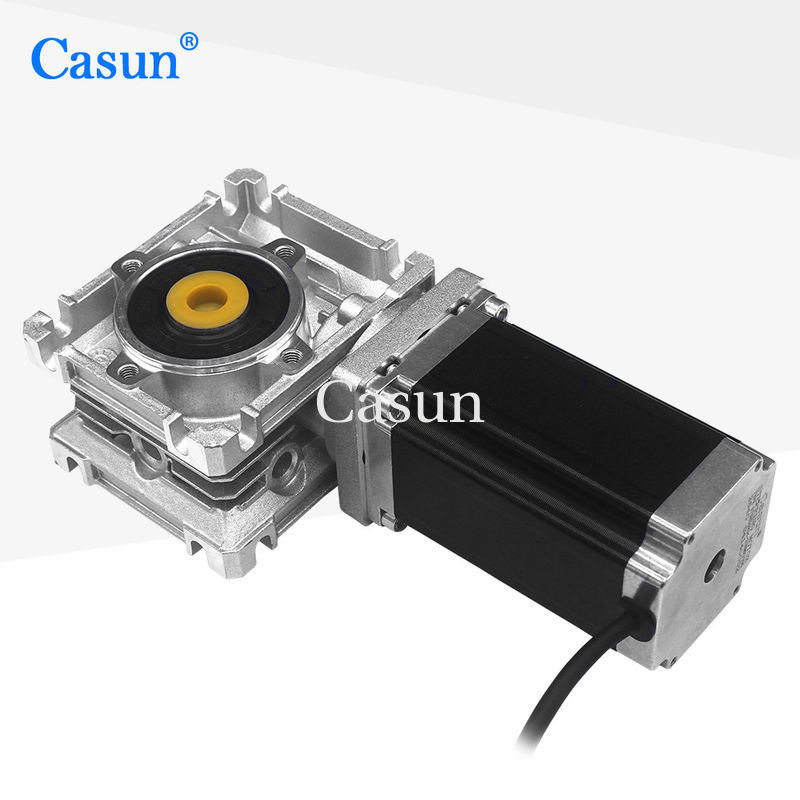

Nema 23 Motor híbrido passo a passo com motor de engrenagem de minhoca 56x100mm 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
