Nema 8 motor passo não cativo 20x20x27mm 15mN.m torque de retenção 0,65 potência CC para cnc para banco de trabalho tridimensional XYZ

Nema 8 motor passo não cativo 20x20x27mm 15mN.m torque de retenção 0,65 potência CC para cnc para banco de trabalho tridimensional XYZ

Nome da marca:	Casun
Número do modelo:	20SHD0250-100TT
moq:	1 unidade
Preço:	$9.94-$12.8
Condições de pagamento:	L/C,D/A,D/P,T/T
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Atual:

0.6Amp

Torque de retenção:

32mN.m

Ângulo de Steper:

1.8degree

Fase:

Tensão nominal:

5.4V

Torque do retém:

3mN.m

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Motor passo Nema 8 20x20x27 mm

Motor passo não cativo com binário de 15mN.m

Motor passo-a-passo para banco de trabalho CNC XYZ

Descrição do produto

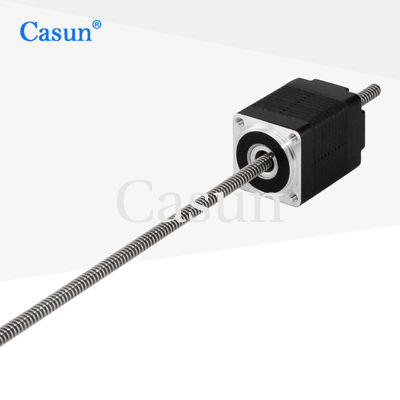

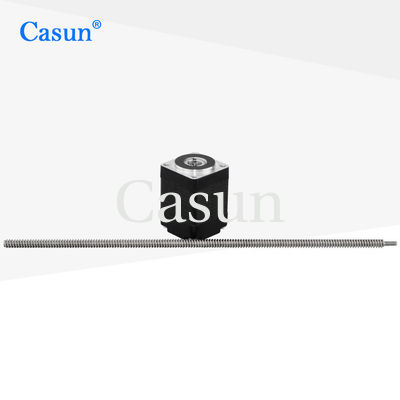

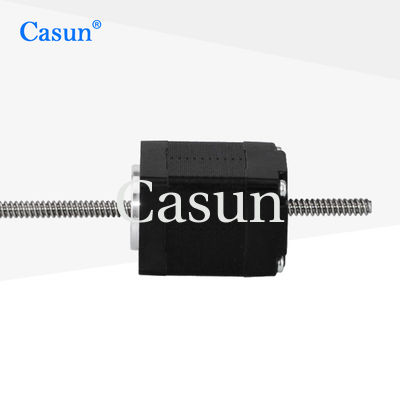

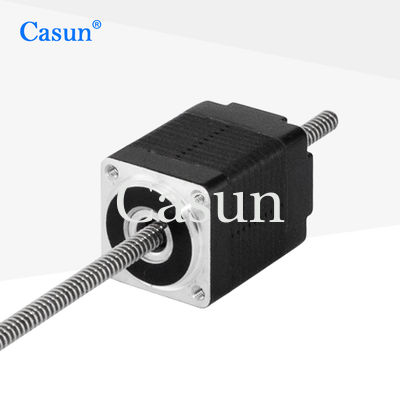

Motor de Passo NEMA 8 Não Captivo com Fuso

20x20x27mm, torque de retenção de 32mN.m, 0.6A DC para aplicações de bancada tridimensional CNC e XYZ

Visão Geral do Produto

Motor de passo bipolar não cativo Casun de 0.6A com fuso TR5x2, oferecendo desempenho confiável para aplicações de posicionamento de precisão. Este motor de passo NEMA 8 com fuso passante combina dimensões compactas com um poderoso torque de retenção de 32mN.m.

Principais Características

Versões bipolares ou unipolares disponíveis
Construção híbrida de motor de passo para operação suave
Disponível em versões de eixo único ou duplo
Aprovado pela CE e RoHS para garantia de qualidade
Personalizações disponíveis mediante solicitação

Especificações do Motor

Parâmetro	Especificação
Ângulo de Passo	1.8°
Tamanho da Estrutura	20mm
Número de Fases	2 Fases
Corrente Nominal	0.6A
Torque de Retenção	32 mN.m
Resistência	9.0 ohm
Indutância	3.2 mH
Inércia do Rotor	3.5 g-cm²
Peso do Motor	0.08 kg

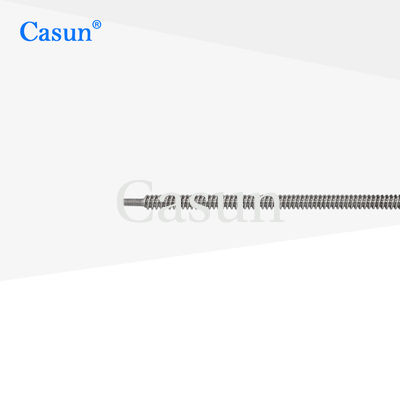

Fuso	TR5x2
Conexão	Bipolar

Especificações de Operação

Parâmetro	Especificação
Temperatura Máxima	80°C
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio do Rotor	Classe B 130°C
Resistência de Isolamento	100M Ohm a 500 VDC
Rigidez Dielétrica	500 VDC por 1 minuto
Folga Radial do Eixo	0.02mm Máx. (carga de 450g)
Folga Axial do Eixo	0.08mm Máx. (carga de 450g)
Força Radial Máx.	28N (20mm da flange)
Força Axial Máx.	10N

Modelos Disponíveis

Modelo	Torque de Retenção	Ângulo de Passo	Comprimento do Motor	Tipo de Eixo	Corrente Nominal
20SHD0304	18mN.m	1.8°	28mm	Eixo Redondo-20mm	0.6A
20SHD0250	32mN.m	1.8°	38mm	Eixo Redondo-20mm	0.6A
20SHD0101	30mN.m	1.8°	42mm	Eixo Redondo-20mm	0.8A

Opções de Fuso

Comprimento do Corpo	Diâmetro do Parafuso	Passo	Comprimento do Parafuso
20mm, 34mm, 40mm, 48mm, 60mm	5mm, 8mm, 6.35mm	2mm, 1.27mm, 3.175mm, 6.35mm, 6.5mm	20-1000mm

Opções de Personalização

Se o nosso motor padrão não atender aos seus requisitos, podemos personalizar o motor de acordo com suas necessidades específicas. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores e muito mais.

Opções de Personalização Disponíveis:

Encoder | Freio | Caixa de Engrenagens | Eixo

Por favor, clique no botão "Obter cotação" abaixo para nos informar seus requisitos específicos.
