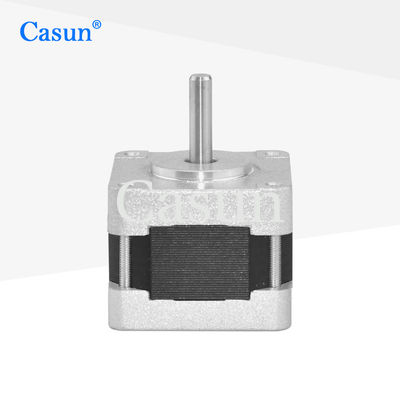

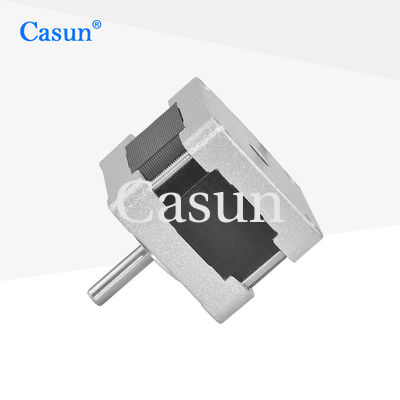

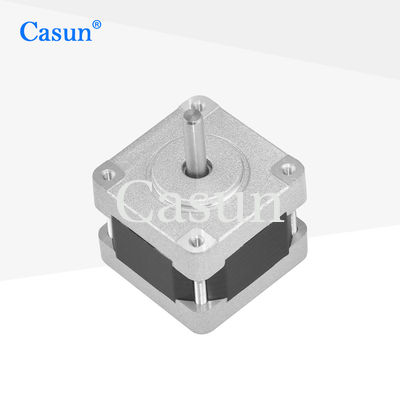

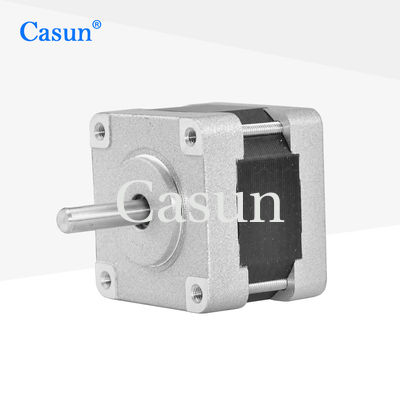

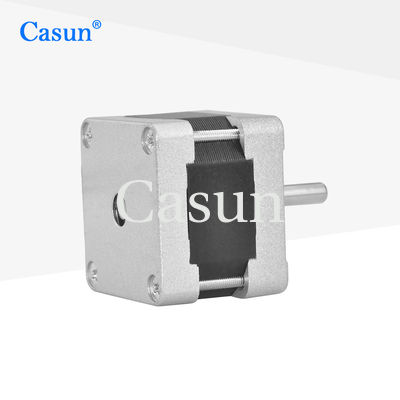

Fase 2 39X39x26mm bipolar híbrida do NEMA 16 do motor deslizante de 0.4A 12V

Fase 2 39X39x26mm bipolar híbrida do NEMA 16 do motor deslizante de 0.4A 12V

Nome da marca:	Casun
Número do modelo:	39SHD0611-15
moq:	1 unidade
Preço:	$4.14-$6.98
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Passo anjo:

1,8°

Torque de retenção:

200mN.m

Atual:

1.0A

Comprimento do motor:

25mm

Haste:

Comprimento redondo do eixo 15mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

motor deslizante bipolar de 0.4A 12V

Motor 12V deslizante bipolar híbrido

NEMA bipolar 16 do motor deslizante

Descrição do produto

Híbrido 0,4A 12V Bipolar Motor Passo NEMA 16 2 Fase 39 × 39 × 26mm

Um motor de 39 mm de alta precisão concebido para aplicações de controlo de movimento preciso. Este motor é ideal para vários campos, incluindo sistemas automotivos, robótica, Impressoras 3D e outras aplicações de movimento de precisão.

Características fundamentais

Disponíveis versões bipolares ou unipolares
12 anos de experiência na indústria servindo mais de 800 clientes na China
Disponível em versões de eixo único ou duplo
Garantia de dez anos para a confiança de compra
Fabricação por contrato e serviços especializados disponíveis

Especificações do motor

Ângulo de passo	10,8°
Tamanho do quadro	39 mm
Número de fases	Fase 2
Corrente nominal	0.4 A
Torque de retenção	200 mN.m
Resistência	30 ohms
Indutividade	42 mH
Inercia do rotor	18 g·cm2
Peso do motor	0.17 kg
Número de leads	2
Conexão	Bipolar

Dimensões

Especificações de funcionamento

Ângulo de passo	10,8°
Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130°C
Resistência ao isolamento	100 M Ohm a 500 VDC
Força dielétrica	500 VDC durante 1 minuto

Curvas de binário

Modelos disponíveis

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
39SHD0001-20	100 mN.m	10,8°	20 mm	Arco redondo 20 mm	0.48 A
39SHD0504-20	100 mN.m	10,8°	22 mm	Arco redondo 20 mm	0.4 A
39SHD0611-20	200 mN.m	10,8°	25 mm	Arco redondo 20 mm	0.4 A
39SHD0302-20	220 mN.m	10,8°	34 mm	Arco redondo 20 mm	0.4 A
39SHD0401-24	220 mN.m	10,8°	38 mm	Arco redondo 24 mm	0.4 A
39SHD0801-24B	220 mN.m	10,8°	48 mm	D eixo 24 mm	0.4 A

Opções de personalização

Se o nosso motor padrão não pode satisfazer as suas necessidades, podemos personalizar o motor de acordo com as suas necessidades. O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores e muito mais.

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Por favor, clique no botão "Obter uma cotação" abaixo para nos dizer seus requisitos.
