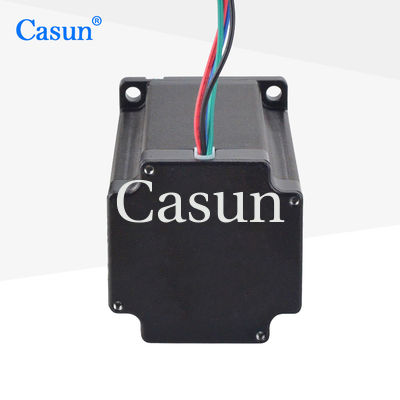

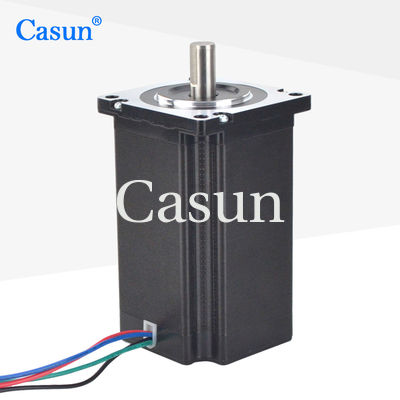

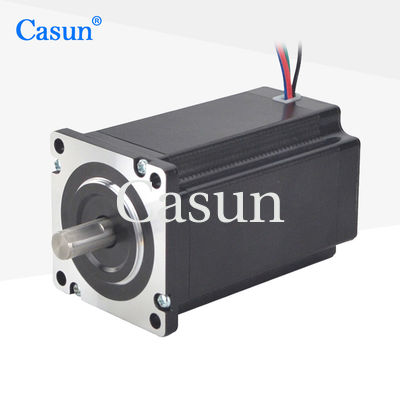

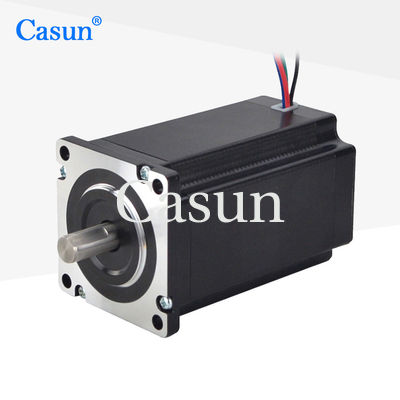

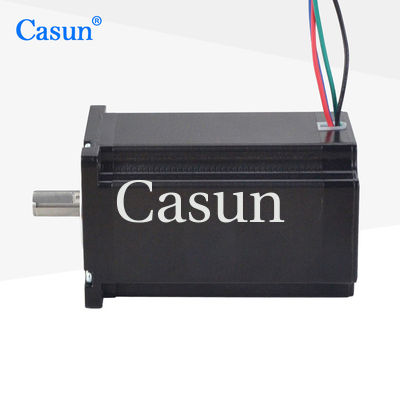

Motor de Passo Híbrido
>
|
| Lugar de origem | China |
| Marca | Casun |
| Certificação | CE,ROHS,ISO |
| Número do modelo | 60SHD4704-21B |
O motor de passo de 60 mm tem um grande volume e pode suportar grandes cargas.
Amplamente utilizado em campos que requerem cargas pesadas e controle de alta precisão, como máquinas-ferramentas CNC, equipamentos eletrônicos, etc.
Características:
|
Passo Anjo
|
1,8° |
|
Tamanho do quadro
|
60mm |
|
Número de Fase
|
2 Fase |
|
Corrente Nominal
|
4,0 A |
|
Torque de Retenção
|
4000mN.m |
|
Resistência
|
0,93 hm |
|
Indutância
|
3,5mH |
|
Inércia do Rotor
|
1000 g-cm² |
|
Peso do motor
|
1 kg |
|
Número de leads
|
4 |
|
Conexão
|
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenamento -20: °C a 100 °C
Faixa de umidade (%): 85% ou menos, sem condensação
Isolamento do fio magnético: Classe B 130 graus C
Resistência de isolamento: 100M Ohm a 500 VDC
Resistência dielétrica: 500 VDC por 1 min
| Modelo | Contenção Torque |
avaliado Atual |
Resistência por fase |
Indutância por fase |
detentor torque |
Rotor inércia |
Liderar arame |
Motor comprimento |
| mN.m | A | Ω | mH | mN.m | g.cm² | Não. | milímetros | |
| 60SHD4201 | 650 | 0,6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0,75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1,55 | 3.7 | 120 | 580 | 4 |
