Motor deslizante de parafuso movimentador

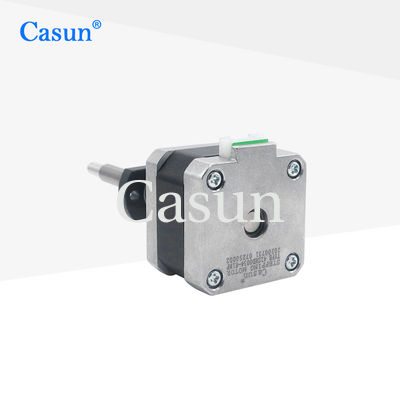

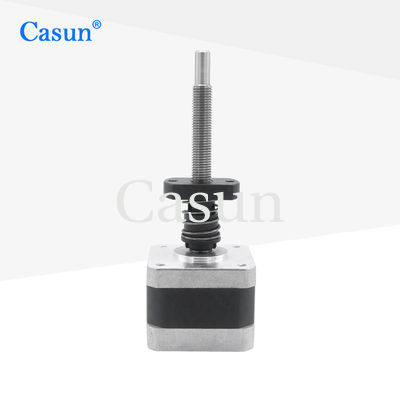

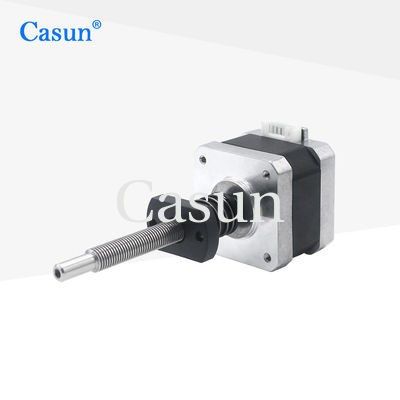

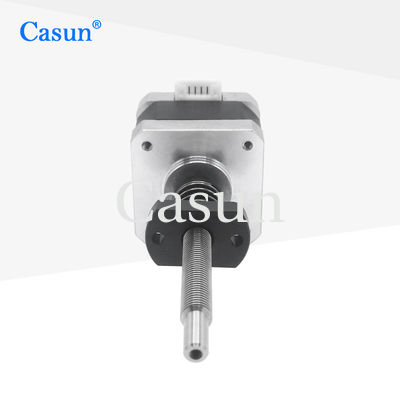

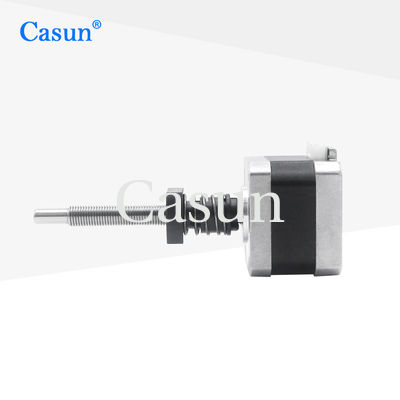

Motor deslizante do NEMA 17 do cativo 34mm com o motor de etapa linear do parafuso movimentador 42mm

Motor deslizante do NEMA 17 do cativo 34mm com o motor de etapa linear do parafuso movimentador 42mm

Nome da marca:	Casun
Número do modelo:	42SHD0034-81NP
moq:	1PC
Preço:	$9.68-$14
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

NEMA 17 do cativo 34mm

motor deslizante do NEMA 17 de 34mm

motor de etapa linear de 42mm

Descrição do produto

A estrutura de acionamento do parafuso do motor de acionamento externo de 42 mm pode gerar maior torque, adequado para aplicações que exigem alto torque e estabilidade.

A estrutura da unidade de parafuso pode reduzir a rotação reversa do motor quando ele para, o que pode melhorar a precisão e a confiabilidade do controle.

Características:

Versões bipolares ou unipolares disponíveis
Construção de passo híbrido
Revendedores procurados!!
Nossos engenheiros entrarão em contato em até 48 horas para fornecer a melhor solução
Estabelecido na China há 12 anos e já atendeu mais de 800 clientes

Dimensões

Especificações do motor

Passo Anjo	1,8°
Tamanho do quadro	42mm
Número de Fase	2 Fase
Corrente Nominal	1.28A
Torque de Retenção	300 mN.m
Resistência	5,0 hm
Indutância	6,2mH
Inércia do Rotor	38 g-cm²
Peso do motor	0,22kg
Parafuso de avanço	Tr8X1
Conexão	Bipolar

Especificações operacionais

Ângulo do passo: 1,8°

Temperatura máxima: 80°C máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenamento -20: °C a 100 °C

Faixa de umidade (%): 85% ou menos, sem condensação

Isolamento do fio magnético: Classe B 130 graus C

Resistência de isolamento: 100M Ohm a 500 VDC

Resistência dielétrica: 500 VDC por 1 min

Folga radial do eixo: 0,02 máx.(carga de 450g)

Folga Axial do Eixo:0,08Máx.(carga de 450g)

máx.força radial: 28N (20mm da flange)

máx.força axial): 10N

Curvas de Torque

Submodelos

Modelo	Torque de Retenção	Ângulo de passo	Comprimento do motor	Tipo de Eixo	Corrente Nominal
42SHD4950	0,13Nm	1,8°	20mm	Eixo D-20mm	1,0A
42SHD4003	0,26Nm	1,8°	34mm	Eixo D-20mm	0,4A
42SHD0261	0,45Nm	1,8°	40mm	Eixo D-20mm	1,68A
42SHD4425	0,59Nm	1,8°	48mm	Eixo D-24mm	2,0A
42SHD4813	0,8Nm	1,8°	60mm	Eixo D-24mm	2.1A

Comprimento do corpo	Diâmetro do Parafuso	Tom	Comprimento do parafuso
20 mm 34mm 40 mm 48 mm 60mm	5	2	20-1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Download

Se nosso motor padrão não atender às suas necessidades,

podemos personalizar o motor de acordo com suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios condutores com requisitos especiais, conectores, etc.

Opções:
Codificador |Freio |Caixa de engrenagens |Haste

Motor deslizante do NEMA 17 do cativo 34mm com o motor de etapa linear do parafuso movimentador 42mm 1

Por favor, clique no botão "Obter uma cotação"botão abaixo para nos dizer suas necessidades.
