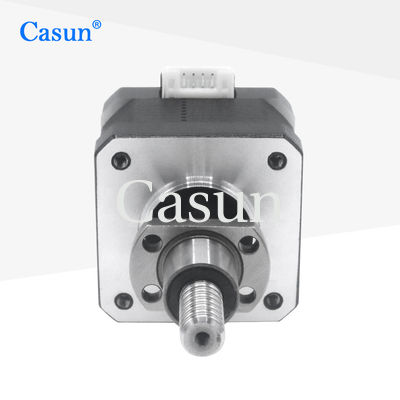

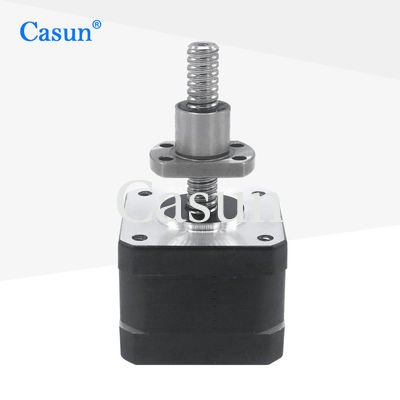

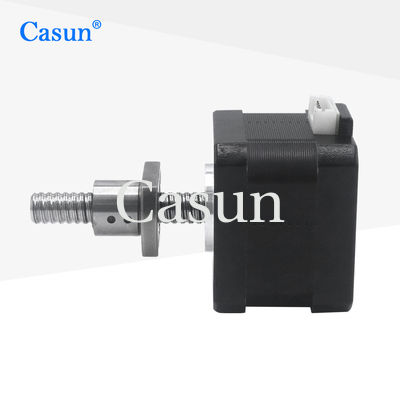

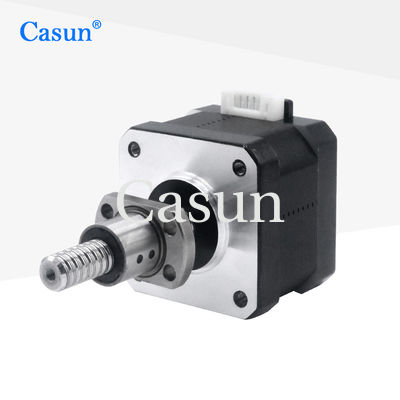

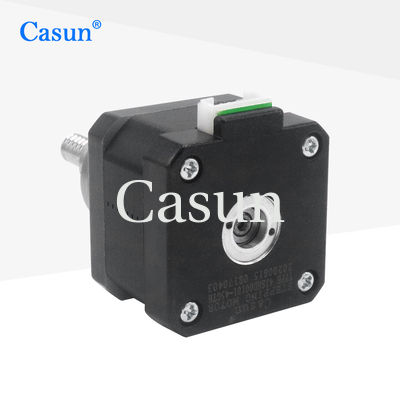

motor deslizante do parafuso da bola do NEMA 17 de 42x42mm com o motor do atuador SFK0802 linear

motor deslizante do parafuso da bola do NEMA 17 de 42x42mm com o motor do atuador SFK0802 linear

Nome da marca:	Casun
Número do modelo:	42SHD00101-45GTH
moq:	1pc
Preço:	$9.68-$14
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Comprimento do parafuso:

45MM

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

parafuso da bola do NEMA 17 de 42x42mm

Motor deslizante do parafuso da bola do NEMA 17

Motor do atuador SFK0802 linear

Descrição do produto

A estrutura da movimentação do parafuso da bola do NEMA 17 tem a baixa resistência de fricção.

Pode conseguir uma eficiência mais alta do movimento e a eficiência mecânica, e é igualmente conducente a reduzir o consumo de energia do sistema de movimentação.

Características:

Versões bipolares ou unipolares disponíveis
Projeto da estrutura simples e compacta para a instalação e a manutenção fáceis.
Disponível em versões simples ou duplos do eixo
Elevada precisão, eficiência elevada, boa resistência de torção, e a instalação fácil
Personalizações a pedido

Dimensões

Especificações do motor

Anjo da etapa	° 1,8
Tamanho de Fram	42 milímetros
Número de fase	2 - fase
Corrente avaliado	1.68A
Guardando o torque	320 mN.m
Resistência	hm 1,5
Indutância	2,5 mH
Inércia do rotor	² 38 g-cm
Peso do motor	0,23 quilogramas
Parafuso movimentador	Parafuso SFK0802 da bola
Conexão	Bipolar

Especificações de funcionamento

Ângulo da etapa: 1.8°

Temperatura máxima: máximo 80°C

Temperatura ambiental: -20 °C a 50°C

Temperatura de armazenamento -20: °C a 100°C

Escala de umidade (%): 85% ou menos, não-condensando-se

Isolação do fio do ímã: Classe B 130 DEG C

Resistência de isolação: 100M Ohm em 500 VDC

Força dielétrica: 500 VDC para 1 minuto

Jogo radial do eixo: 0.02Max. (450g-load)

Jogo axial do eixo: 0.08Max. (450g-load)

Força radial máxima: 28N (20mm da flange)

Força axial do máximo): 10N

Curvas do torque

Submodels

Modelo	Guardando o torque	Ângulo da etapa	Comprimento do motor	Tipo de eixo	Corrente avaliado
42SHD4950	0.13N.m	1.8°	20mm	D Shaft-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	D Shaft-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	D Shaft-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	D Shaft-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	D Shaft-24mm	2.1A

Transferência

Se nosso motor padrão não pode encontrar suas necessidades,

nós podemos personalizar o motor de acordo com suas necessidades

O índice personalizado inclui mas não é limitado aos eixos especiais, parâmetros de enrolamento, dimensões da instalação, conduz fios com exigências especiais, conectores, etc.

Opções:
Codificador | Freio | Caixa de engrenagens | Eixo

motor deslizante do parafuso da bola do NEMA 17 de 42x42mm com o motor do atuador SFK0802 linear 1

Clique por favor “conseguem o botão de umas citações” abaixo dizer-nos suas exigências.
