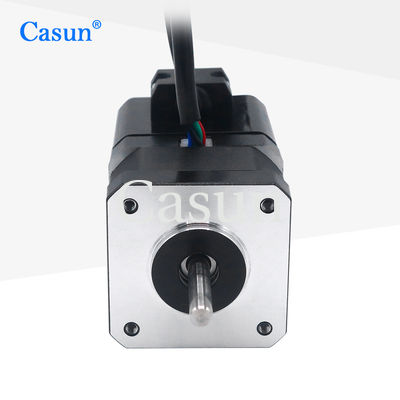

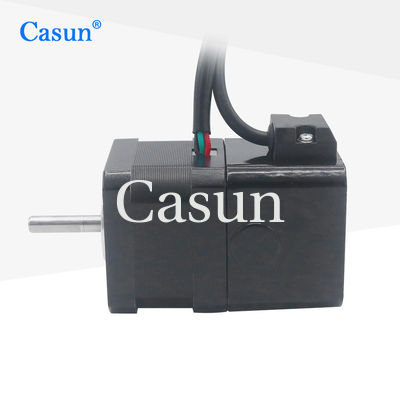

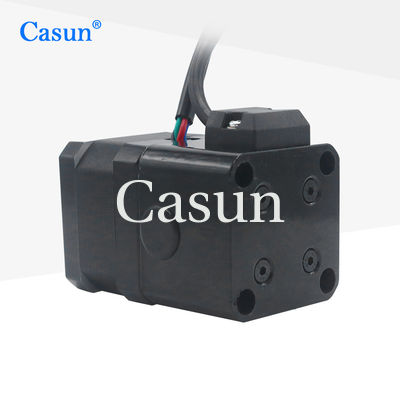

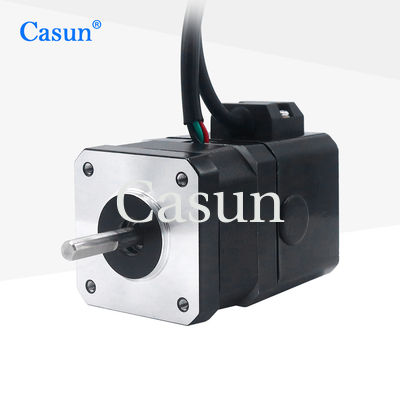

Em uma escala dos tamanhos, a série 42mm híbrida do motor deslizante fornece o torque guardando forte.
Para diminuir a vibração e produzir uma definição maior da etapa, uso com um motorista microstepping.
Selecione uma versão padrão ou peça-a uma versão especialmente configurada.
Características:
Anjo da etapa
|
° 1,8 |
Tamanho de Fram
|
42 milímetros |
Número de fase
|
2 - fase |
Corrente avaliado
|
1,2 A |
Guardando o torque
|
300mN.m |
Resistência
|
5,0 OM |
Indutância
|
6,2 mH |
Inércia do rotor
|
² 38 g-cm |
Peso do motor
|
0,42 quilogramas |
Número de ligações
|
4 |
Conexão
|
Bipolar |
Ângulo da etapa: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiental: -20 °C a 50°C
Temperatura de armazenamento -20: °C a 100°C
Escala de umidade (%): 85% ou menos, não-condensando-se
Isolação do fio do ímã: Classe B 130 DEG C
Resistência de isolação: 100M Ohm em 500 VDC
Força dielétrica: 500 VDC para 1 minuto
Modelo de Casun | Modelo geral | Ângulo da etapa | Comprimento do motor | Corrente avaliado | Guardando o torque |
Grau 0.9° | |||||
42SHB4002-17 | 17HM08-1204S | 0.9° | 20mm | 1,2 A | 0,11 N.m |
42SHB0303-22 | _ | 0.9° | 34mm | 0.5A | 0,24 N.m |
42SHB0509-24B | 17HM15-0904S | 0.9° | 40mm | 0,9 A | 0,35 N.m |
42SHB4608-24B1 | 17HM19-2004S | 0.9° | 48mm | 2,0 A | 0,46 N.m |
Grau 1.8° | |||||
42SHD4950-20B | 17HS08-1004S | 1.8° | 20mm | 1,0 A | 0,13 N.m |
45SHD0513-20B | _ | 1.8° | 26mm | 1.2A | 0.26N.m |
42SHD0008-24 | 17HS-0316S | 1.8° | 34mm | 0,3 A | 0,16 N.m |
42SHD4003-20B | 17HS13-0404S1 | 1.8° | 34mm | 0,4 A | 0,26 N.m |
42SHD4046-24 | 17HS13-1334S | 1.8° | 34mm | A 1,33 | 0,22 N.m |
42SHD0217-24B | 17HS4401 | 1.8° | 40mm | 1,5 A | 0,5 N.m |
42SHD0192-24B | 17HS15-1504S1 | 1.8° | 40mm | 1,5 A | 0,45 N.m |
42SHD0134-22B | 17HS15-1704S | 1.8° | 40mm | 1,7 A | 0,44 N.m |
42SHD0285-24B | 17HS15-0404S | 1.8° | 40mm | 0,4 A | 0,4 N.m |
42SHD4425-24B | 17HS19-2004S1 | 1.8° | 48mm | 2,0 A | 0,59 N.m |
42SHD4463-24B | 42BYGHW811 | 1.8° | 48mm | 2,5 A | 0,48 N.m |
42SHD0450-20BH | 17HS8401S | 1.8° | 48mm | 1.8A | 0.52N.m |
42SHD4813-24B | 17HS24-2104S | 1.8° | 60mm | 2,1 A | 0,8 N.m |
