10.4V NEMA 16 motor passo DC elétrico Mini CNC roteador motor passo 4 fase

10.4V NEMA 16 motor passo DC elétrico Mini CNC roteador motor passo 4 fase

Nome da marca:	Casun
Número do modelo:	39SHD0519-20
moq:	1 unidade
Preço:	$4.14-$6.98
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Passo anjo:

1,8°

Torque de retenção:

80mN.m

Atual:

0.2A

Comprimento do motor:

22mm

Haste:

Comprimento redondo do eixo 20mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

10.4V NEMA 16 motor passo a passo

NEMA 16 Motor passo a passo DC

Mini motor passo-a-passo CNC Router

Descrição do produto

A rotação de um motor passo de 39 mm pode ser muito precisa, que é uma característica que outros tipos de motores não podem comparar.

Tem um volume pequeno e é adequado para dispositivos eletrônicos, casas inteligentes e outras áreas com volume limitado.

Características:

Disponíveis versões bipolares ou unipolares
Fornecer "múltiplas certificações internacionais" para dispositivos elétricos e de alta tecnologia.
Disponível em versões de eixo único ou duplo
12 anos e já serviu mais de 800 clientes na China.
Precisamos de traficantes! !

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	39 mm
Número de fases	Fase 4
Corrente nominal	0.2 A
Torque de retenção	80 mNm
Resistência	52 ohms
Indutividade	22 mH
Inercia do rotor	15 g-cm2
Peso do motor	0.17 kg
Número de leads	4
Conexão	Bipolar

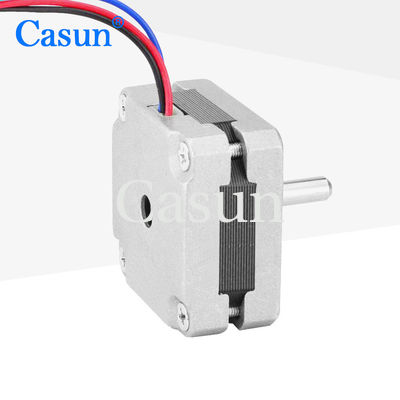

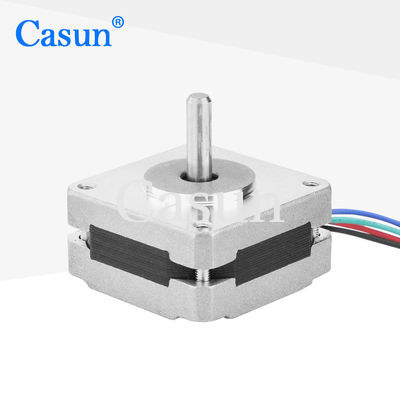

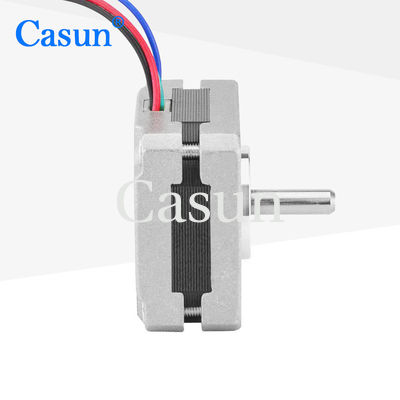

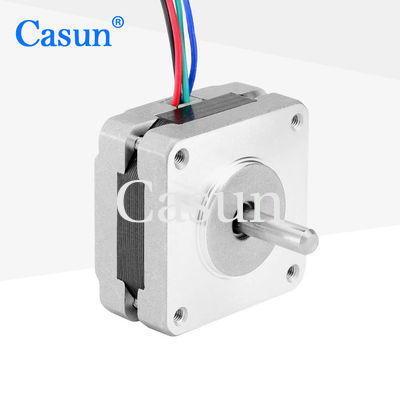

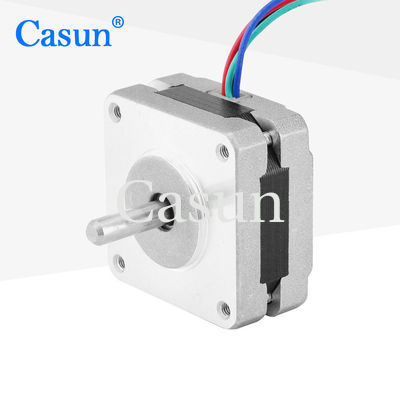

Aparência

Dimensões

10.4V NEMA 16 motor passo DC elétrico Mini CNC roteador motor passo 4 fase 1

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
39SHD0001-20	100 mN.m	10,8°	20 mm	Eixo redondo 20 mm	0.48A
39SHD0504-20	100 mN.m	10,8°	22 mm	Eixo redondo 20 mm	0.4A
39SHD0611-20	200 mN.m	10,8°	25 mm	Eixo redondo 20 mm	0.4A
39SHD0302-20	220 mN.m	10,8°	34 mm	Eixo redondo 20 mm	0.4A
39SHD0401-24	220 mN.m	10,8°	38 mm	Eixo redondo 24 mm	0.4A
39SHD0801-24B	220 mN.m	10,8°	48 mm	Aço D 24 mm	0.4A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
