NEMA 17 TWO-PHASE 1.8° 42 STEPPER MOTOR 42×42×40mm 1.68A para braço mecânico
  • NEMA 17 TWO-PHASE 1.8° 42 STEPPER MOTOR 42×42×40mm 1.68A para braço mecânico
  • NEMA 17 TWO-PHASE 1.8° 42 STEPPER MOTOR 42×42×40mm 1.68A para braço mecânico
  • NEMA 17 TWO-PHASE 1.8° 42 STEPPER MOTOR 42×42×40mm 1.68A para braço mecânico
  • NEMA 17 TWO-PHASE 1.8° 42 STEPPER MOTOR 42×42×40mm 1.68A para braço mecânico
  • NEMA 17 TWO-PHASE 1.8° 42 STEPPER MOTOR 42×42×40mm 1.68A para braço mecânico
NEMA 17 TWO-PHASE 1.8° 42 STEPPER MOTOR 42×42×40mm 1.68A para braço mecânico

NEMA 17 TWO-PHASE 1.8° 42 STEPPER MOTOR 42×42×40mm 1.68A para braço mecânico

Lugar de origem China
Marca Casun
Certificação CE,ROSH,ISO
Número do modelo 42SHD0229-24H
Detalhes do produto
Passo anjo:
10,8°
Torque de retenção:
360mN.m
Corrente:
1.68A
Comprimento do motor:
40 mm
Fator de pressão:
Comprimento redondo do eixo 24mm
Termos do pagamento & do transporte
Quantidade de ordem mínima
1 peça
Preço
$3.14-$5
Detalhes da embalagem
Caixa: 36x29x14cm
Tempo de entrega
7-15 DIAS
Termos de pagamento
D/A, T/T, L/C, D/P
Habilidade da fonte
40000+PCS+Month
Descrição do produto

A série de motores híbridos passo a passo de 42 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilizado em máquinas têxteis para controlar a tensão dos fios, alimentação dos tecidos e posicionamento das tesouras.



Características:

  • Disponíveis versões bipolares ou unipolares

  • Construção híbrida de passo a passo

  • Os traficantes são procurados!

  • A nossa equipa de engenheiros vai contactar-nos dentro de 48 horas para fornecer a melhor solução.

  • Personalizações a pedido

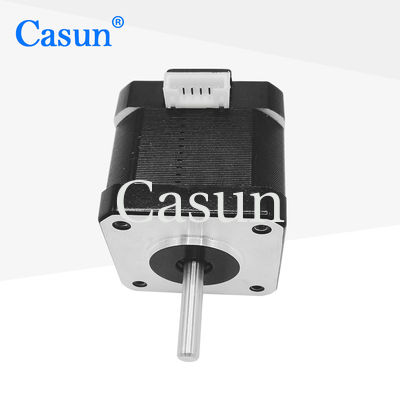

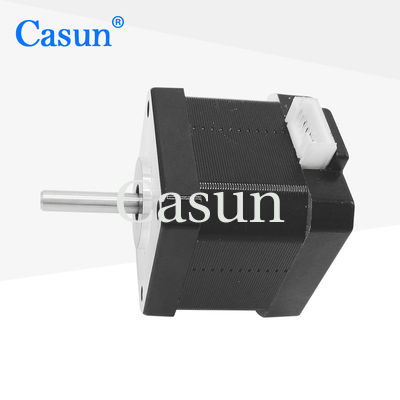

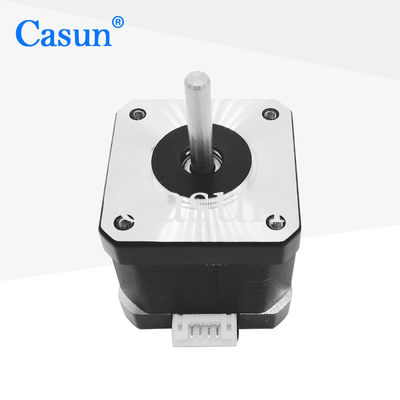

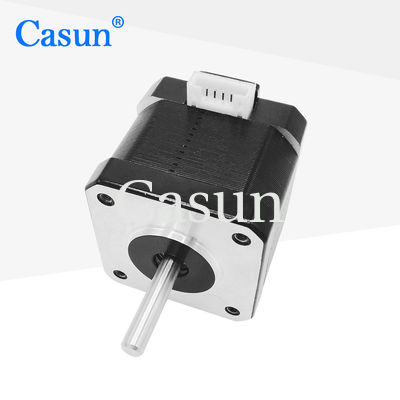

Aparência

NEMA 17 TWO-PHASE 1.8° 42 STEPPER MOTOR 42×42×40mm 1.68A para braço mecânico 0

Dimensões

NEMA 17 TWO-PHASE 1.8° 42 STEPPER MOTOR 42×42×40mm 1.68A para braço mecânico 1















Especificações do motor



Passo Angel

10,8 °

Tamanho do quadro

42 mm

Número de fases

Fase 2

Corrente nominal

1.68 A

Torque de retenção

360 mNm

Resistência

1.65 ohms

Indutividade

3.2 mH

Inercia do rotor

57 g-cm2

Peso do motor

0.24 kg

Número de leads

4

Conexão

Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de umidade (%): 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC por 1 min.







Curvas de binário













Submodelos

Modelo Torque de retenção Ângulo de passo Comprimento do motor Tipo de eixo Corrente nominal
42SHD4950 0.13 N.m. 10,8° 20 mm D eixo 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D eixo 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D eixo 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D eixo 24 mm 2.0A
42SHD4813 0.8 N.m. 10,8° 60 mm D eixo 24 mm 2.1A





Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades


O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador

Freio

Caixa de engrenagens

Fator de pressão
