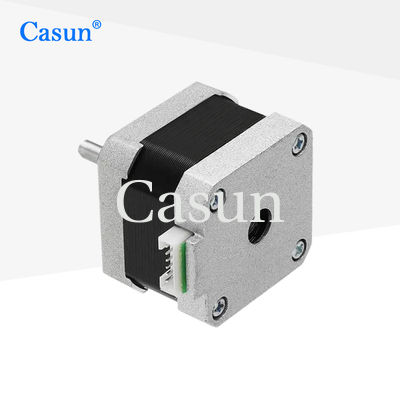

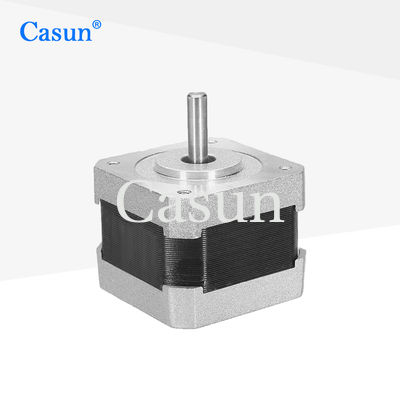

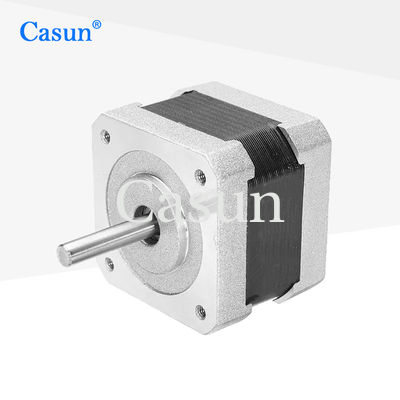

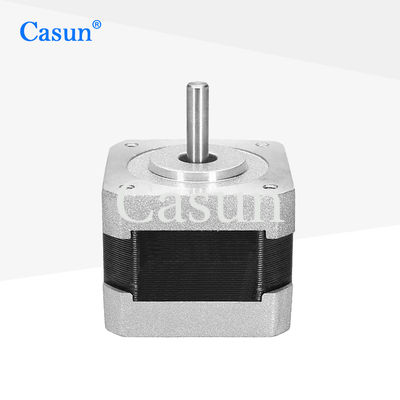

42x42x34mm 2 Fase 1.8 Grau Nema 17 Motor passo a passo para equipamento de desenho

42x42x34mm 2 Fase 1.8 Grau Nema 17 Motor passo a passo para equipamento de desenho

Nome da marca:	Casun
Número do modelo:	42SHD0078-24
moq:	1pc
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Passo anjo:

10,8°

Torque de retenção:

250mN.m

Corrente:

0.35A

Comprimento do motor:

34 mm

Fator de pressão:

Comprimento redondo do eixo 20mm

Fase:

personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 36x29x14cm

Destacar:

2 - motor deslizante do NEMA 17 da fase

Equipamento de desenho Nema 17 motor passo a passo

Descrição do produto

O motor passo-a-passo NEMA 17 é utilizado para mesas lineares deslizantes para obter um movimento e um posicionamento precisos das peças de trabalho.

Os custos são mais baixos, o que os torna muito atraentes em aplicações sensíveis aos custos.

Características:

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
Cada modelo de motor passo é adaptável a várias aplicações
Serviços de fabrico baseados em contrato são bem-vindos

Aparência

42x42x34mm 2 Fase 1.8 Grau Nema 17 Motor passo a passo para equipamento de desenho 0

Dimensões

42x42x34mm 2 Fase 1.8 Grau Nema 17 Motor passo a passo para equipamento de desenho 1

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	0.35 A
Torque de retenção	250 mN.m
Resistência	34.3 ohms
Indutividade	38 mH
Inercia do rotor	38 g-cm2
Peso do motor	0.2 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de umidade (%): 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC por 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
