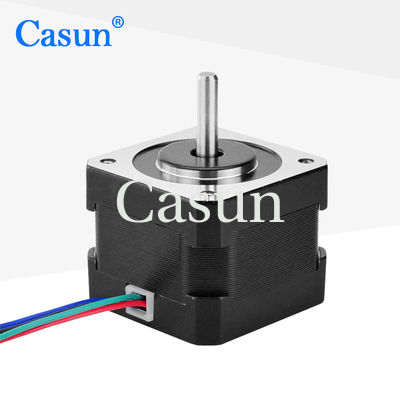

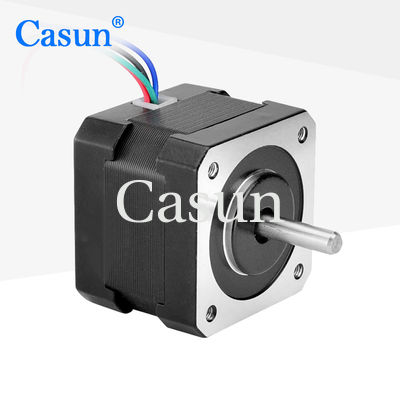

Motor de Passo Híbrido
>
|
| Lugar de origem | China |
| Marca | Casun |
| Certificação | CE,ROSH,ISO |
| Número do modelo | 42SHD4003-20BH |
O motor passo a passo pode responder muito rapidamente aos comandos, proporcionando aceleração e desaceleração instantâneas.
A aplicação em equipamentos médicos inclui o posicionamento de ferramentas cirúrgicas de precisão e o ajuste de plataformas de suporte ao paciente.
Características:
Passo Angel |
10,8 ° |
Tamanho do quadro |
42 mm |
Número de fases |
Fase 2 |
Corrente nominal |
0.4 A |
Torque de retenção |
260 mN.m |
Resistência |
30 ohms |
Indutividade |
37 mH |
Inercia do rotor |
38 g-cm2 |
Peso do motor |
0.28 kg |
Número de leads |
4 |
Conexão |
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de umidade (%): 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC por 1 min.
| Modelo | Torque de retenção | Ângulo de passo | Comprimento do motor | Tipo de eixo | Corrente nominal |
| 42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D eixo 20 mm | 1.0A |
| 42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D eixo 20 mm | 0.4A |
| 42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D eixo 20 mm | 1.68A |
| 42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D eixo 24 mm | 2.0A |
| 42SHD4813 | 0.8 N.m. | 10,8° | 60 mm | D eixo 24 mm | 2.1A |
Descarregar
Codificador |
Freio |
Caixa de engrenagens |
Fator de pressão |
|
|
|
|
