】 2 do 【42SHD4217 - NEMA 17 da fase motor deslizante bipolar de 1,8 fios do corpo 4 do grau 1.0A 40mm com automatização industrial

】 2 do 【42SHD4217 - NEMA 17 da fase motor deslizante bipolar de 1,8 fios do corpo 4 do grau 1.0A 40mm com automatização industrial

Nome da marca:	Casun
Número do modelo:	42SHD4217-21BH
moq:	1 unidade
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Passo anjo:

1,8°

Torque de retenção:

380mN.m

Atual:

1.0A

Comprimento do motor:

40mm

Haste:

Comprimento liso de trituração do eixo 21mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Automatização industrial Motor bipolar passo a passo

1.0A Motor passo-a-passo bipolar

4 fios Bipolar Stepper Motor

Descrição do produto

[42SHD4217] Motor de Passo Bipolar Híbrido de 2 Fases NEMA 17 1.8 graus 1.0A com corpo de 40mm e 4 fios para Automação Industrial

A Série de Motores de Passo Híbridos de 42mm oferece um poderoso torque de retenção em uma variedade de tamanhos. Use com um driver de micropasso para reduzir a vibração e obter uma resolução de passo mais alta. Escolha uma versão básica ou solicite sua própria configuração personalizada.

Principais Características

Alto torque e alta precisão
Aceita fabricação por contrato
Disponível em versões de eixo único ou duplo
Fabricação profissional de pesquisa e desenvolvimento
Estabelecida na China há 12 anos e atendeu mais de 800 clientes

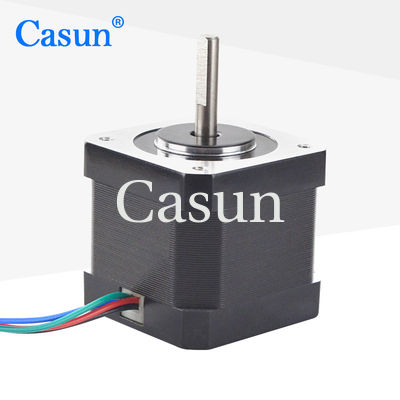

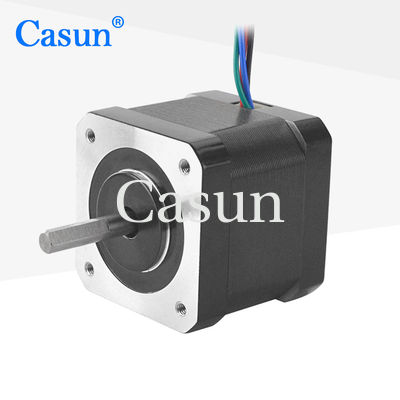

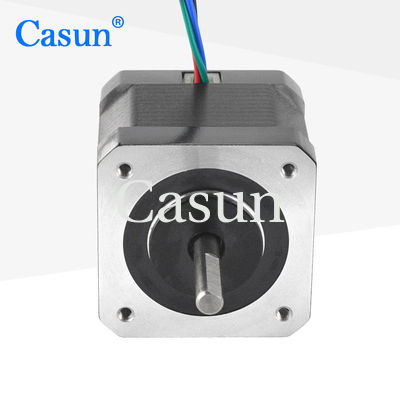

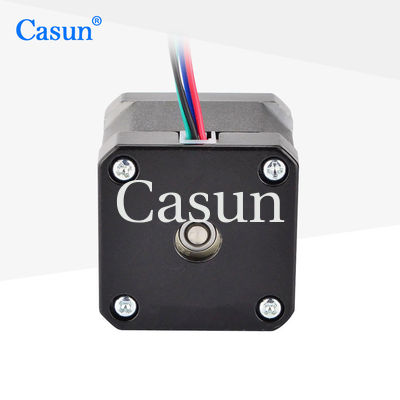

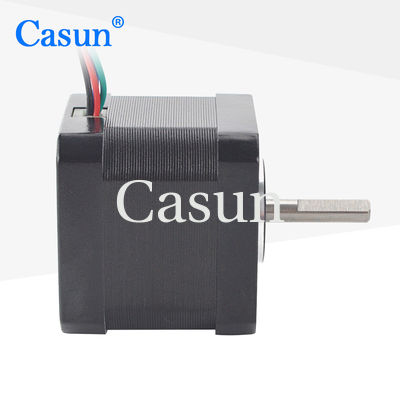

Aparência

Dimensões

Especificações do Motor

Ângulo de Passo 1.8°

Tamanho do Quadro 40 mm

Número de Fases 2 Fases

Corrente Nominal 1.0 A

Torque de Retenção 380 mN.m

Resistência 2.3 ohm

Indutância 5.0 mH

Inércia do Rotor 57 g-cm²

Peso do Motor 0.24 kg

Número de Fios 4

Conexão Bipolar

Especificações de Operação

Ângulo de Passo 1.8°

Temperatura Máxima 80°C máximo

Temperatura Ambiente -20°C a 50°C

Temperatura de Armazenamento -20°C a 100°C

Faixa de Umidade 85% ou menos, sem condensação

Isolamento do Fio Magnético Classe B 130°C

Resistência de Isolamento 100M Ohm a 500 VDC

Rigidez Dielétrica 500 VDC por 1 min

Submodelos

Modelo	Torque de Retenção	Ângulo de Passo	Comprimento do Motor	Tipo de Eixo	Corrente Nominal
42SHD4950	0.13N.m	1.8°	20mm	Eixo D-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Eixo D-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Eixo D-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Eixo D-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Eixo D-24mm	2.1A

Opções de Personalização

Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções Disponíveis

Encoder

Freio

Caixa de Engrenagens

Eixo

Por favor, clique no botão "Obter cotação" abaixo para nos informar seus requisitos.
