Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Número do modelo | 42SHD4259-22 |

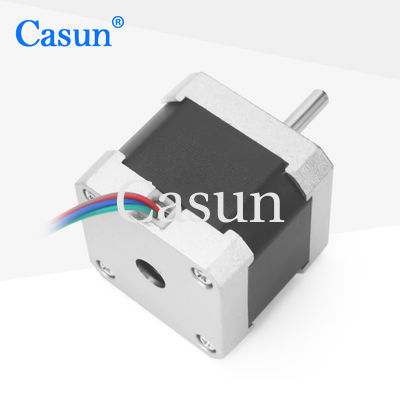

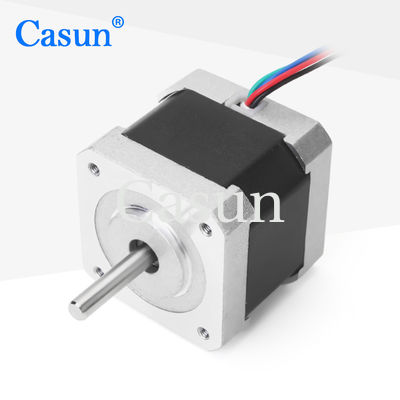

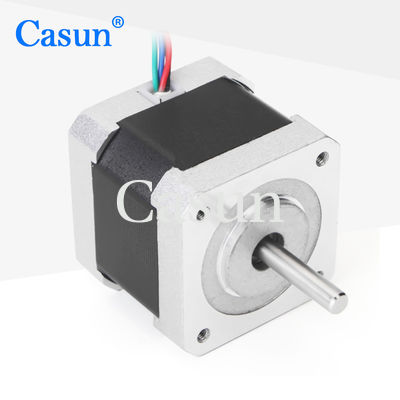

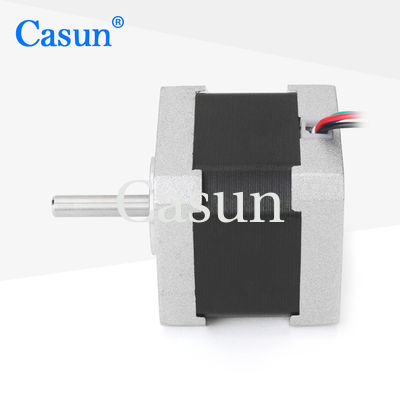

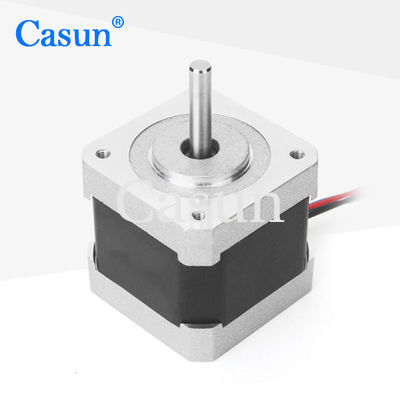

O motor de passo NEMA 17 pode obter um controle de posição muito preciso e seu movimento pode ser executado de acordo com etapas predeterminadas, que podem permanecer em qualquer posição com alta precisão
Escolha uma versão de linha de base ou solicite sua própria configuração personalizada.
Características:
Passo Anjo |
1,8° |
Tamanho do quadro |
40mm |
Número de Fase |
2 Fase |
Corrente Nominal |
1,2 A |
Torque de Retenção |
480 mN.m |
Resistência |
6,0 ohms |
Indutância |
11,0mH |
Inércia do Rotor |
57 g-cm² |
Peso do motor |
0,24kg |
Número de leads |
4 |
Conexão |
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenamento -20: °C a 100 °C
Faixa de umidade (%): 85% ou menos, sem condensação
Isolamento do fio magnético: Classe B 130 graus C
Resistência de isolamento: 100M Ohm a 500 VDC
Resistência dielétrica: 500 VDC por 1 min
Modelo | Torque de Retenção | Ângulo de passo | Comprimento do Motor | Tipo de Eixo | Corrente Nominal |
42SHD4950 | 0,13Nm | 1,8° | 20mm | Eixo D-20mm | 1,0A |
42SHD4003 | 0,26Nm | 1,8° | 34mm | Eixo D-20mm | 0,4A |
42SHD0261 | 0,45Nm | 1,8° | 40mm | Eixo D-20mm | 1,68A |
42SHD4425 | 0,59Nm | 1,8° | 48mm | Eixo D-24mm | 2,0A |
42SHD4813 | 0,8Nm | 1,8° | 60mm | Eixo D-24mm | 2.1A |
Download
Codificador |
Freio |
Caixa de velocidade |
Haste |
