Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Número do modelo | 42SHD0441-24B1 |

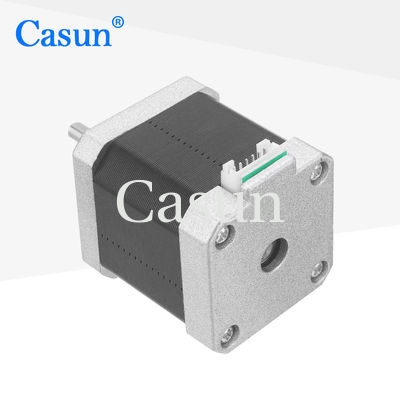

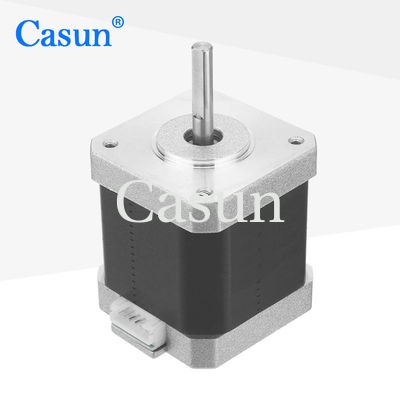

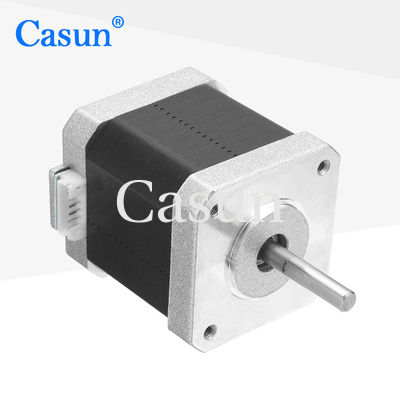

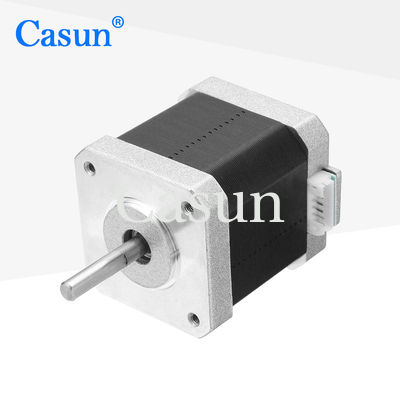

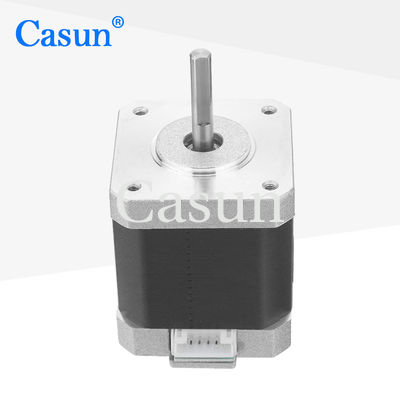

O motor NEMA 17 pode fornecer torque mais alto, permitindo acionar cargas maiores enquanto mantém velocidades relativamente altas e movimentos suaves.
Use com um driver de micropasso para reduzir a vibração e obter maior resolução de passo.
Características:
Passo Anjo |
1,8° |
Tamanho do quadro |
42 mm |
Número de Fase |
2 Fase |
Corrente Nominal |
1,2 A |
Torque de Retenção |
420 mN.m |
Resistência |
3,2 ohms |
Indutância |
6,0mH |
Inércia do Rotor |
72 g-cm² |
Peso do motor |
0,38kg |
Número de leads |
4 |
Conexão |
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenamento -20: °C a 100 °C
Faixa de umidade (%): 85% ou menos, sem condensação
Isolamento do fio magnético: Classe B 130 graus C
Resistência de isolamento: 100M Ohm a 500 VDC
Resistência dielétrica: 500 VDC por 1 min
Modelo | Torque de Retenção | Ângulo de passo | Comprimento do Motor | Tipo de Eixo | Corrente Nominal |
42SHD4950 | 0,13Nm | 1,8° | 20mm | Eixo D-20mm | 1,0A |
42SHD4003 | 0,26Nm | 1,8° | 34mm | Eixo D-20mm | 0,4A |
42SHD0261 | 0,45Nm | 1,8° | 40mm | Eixo D-20mm | 1,68A |
42SHD4425 | 0,59Nm | 1,8° | 48mm | Eixo D-24mm | 2,0A |
42SHD4813 | 0,8Nm | 1,8° | 60mm | Eixo D-24mm | 2.1A |
Download
Codificador |
Freio |
Caixa de velocidade |
Haste |
