Motor deslizante de parafuso movimentador

motor deslizante do NEMA 0.4A 17 de 42X48mm com o motor de piso do parafuso movimentador

motor deslizante do NEMA 0.4A 17 de 42X48mm com o motor de piso do parafuso movimentador

Nome da marca:	Casun
Número do modelo:	42SHD0410-300NTP
moq:	1 unidade
Preço:	$16.5-$17.5
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cor:

Preto

Atual:

0.4a

Torque de retenção:

450mN.m

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Habilidade da fonte:

40000+PCS+Mês

Destacar:

0.4A motor deslizante do NEMA 17

motor de piso do parafuso 0.4A movimentador

motor de piso do parafuso movimentador de 42X48mm

Descrição do produto

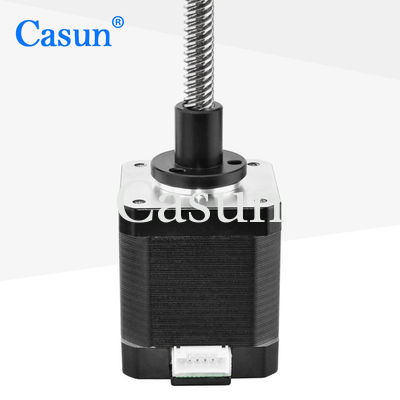

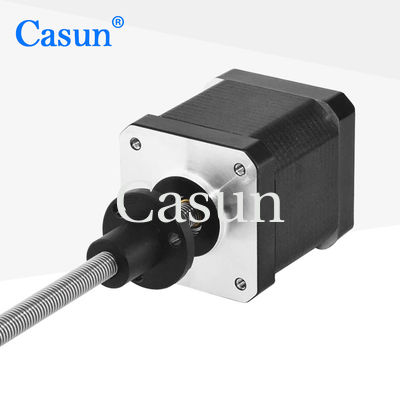

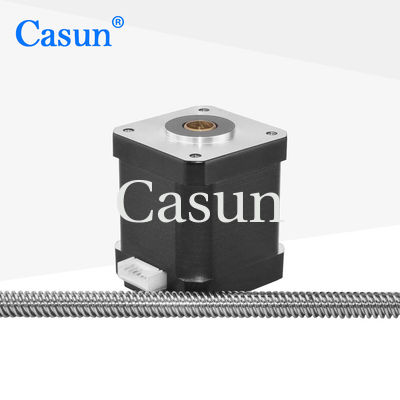

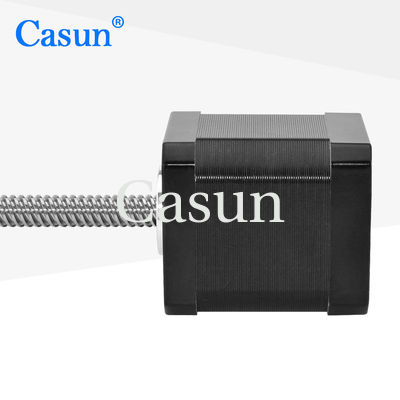

42X48mm 0,4A NEMA 17 motor passo com motor passo parafuso de chumbo

Motor passo NEMA17 com torque de 42 mmX48 mm 0,4 A motor passo de parafuso de chumbo. A série de motores híbridos passo a passo de 42 mm oferece um torque de retenção poderoso em uma variedade de tamanhos. Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada. Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características fundamentais

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Ângulo de passo	10,8°
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	0.4A
Torque de retenção	450 mN.m
Resistência	30 ohms
Indutividade	45 mH
Inercia do rotor	72 g-cm2
Peso do motor	0.38 kg
Parafusos de chumbo	Tr8X2
Conexão	Bipolar

Especificações de funcionamento

Ângulo de passo	10,8°
Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130°C
Resistência ao isolamento	100 M Ohm a 500 VDC
Força dielétrica	500 VDC durante 1 minuto
Jogos radiais do eixo	0.02 Max. (450 g de carga)
Desempenho axial do eixo	0.08 Max. (450 g de carga)
Max. Força radial	28N (20 mm da flange)
Max. Força axial	10N

Modelos disponíveis

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Especificações dos parafusos

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
20 mm	5 8 6.35	2 1.27 3.175 6.35 6.5	20 a 1000 mm
34 mm
40 mm
48 mm
60 mm

Soluções de motores personalizadas

Se o nosso motor padrão não pode satisfazer as suas necessidades, podemos personalizar o motor de acordo com as suas necessidades. O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, cabos de condução com requisitos especiais, conectores, etc.

Opções disponíveis

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Obtenha uma citação
