1,8 42 híbrido do braço mecânico de motor deslizante 1.68A do NEMA 17 deslizante

1,8 42 híbrido do braço mecânico de motor deslizante 1.68A do NEMA 17 deslizante

Nome da marca:	Casun
Número do modelo:	42SHD0437-24BD
moq:	1 unidade
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Passo anjo:

1,8°

Torque de retenção:

550mN.m

Atual:

1.68A

Comprimento do motor:

48 mm

Haste:

Comprimento liso de trituração do eixo 24mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

1 8 42 motor deslizante do NEMA 17

Motor deslizante 1.68A do NEMA 17

Descrição do produto

Em uma variedade de tamanhos, a série de motores híbridos passo a passo de 42 mm fornece um forte binário de retenção.

Para reduzir a vibração e produzir uma maior resolução de passo, utilizar com um controlador de micro-passo.

Selecionar uma versão padrão ou solicitar uma versão especialmente configurada.

Características:

São oferecidas versões unipolares ou bipolares.
Para equipamentos industriais eletrónicos e equipamentos industriais de alta tecnologia
Disponível em variantes com eixo único ou duplo
Alta precisão e binário
Com uma história de 12 anos na China e mais de 800 clientes atendidos

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.5 A
Torque de retenção	550 mNm
Resistência	1.65 ohms
Indutividade	4.5 mH
Inercia do rotor	72 g-cm2
Peso do motor	0.38 kg
Número de leads	4
Conexão	Bipolar

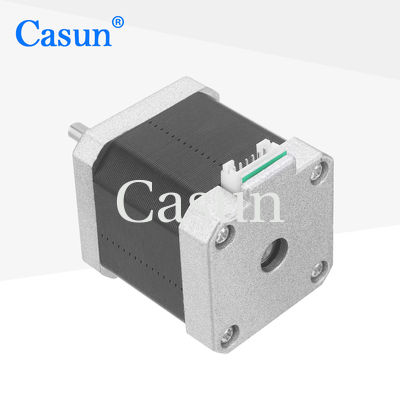

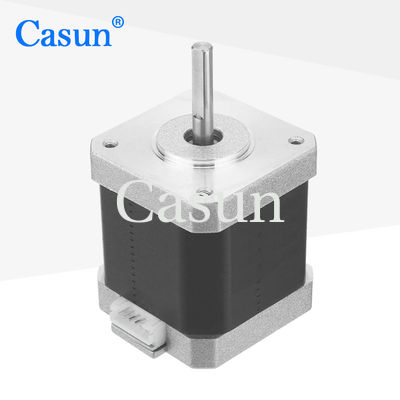

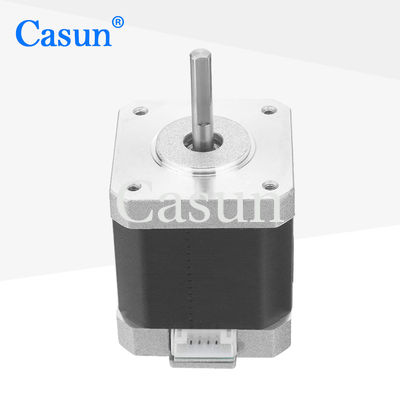

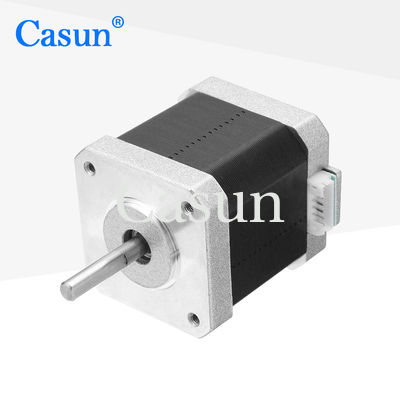

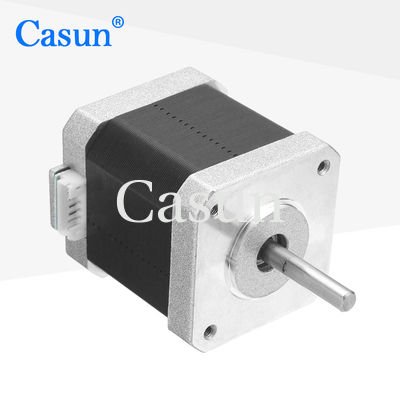

Aparência

1,8 42 híbrido do braço mecânico de motor deslizante 1.68A do NEMA 17 deslizante 0

Dimensões

1,8 42 híbrido do braço mecânico de motor deslizante 1.68A do NEMA 17 deslizante 1

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.

Etiquetas:

2 - motor deslizante bipolar da fase

Nema 6 Motor bipolar passo a passo

1
