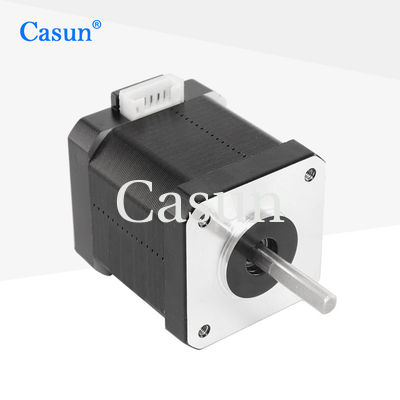

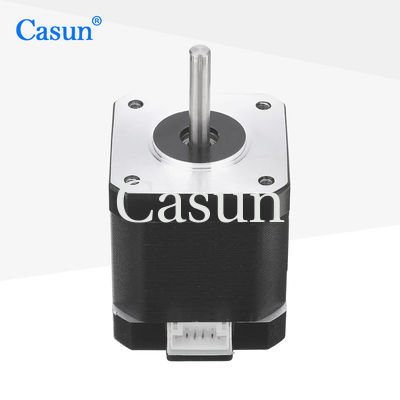

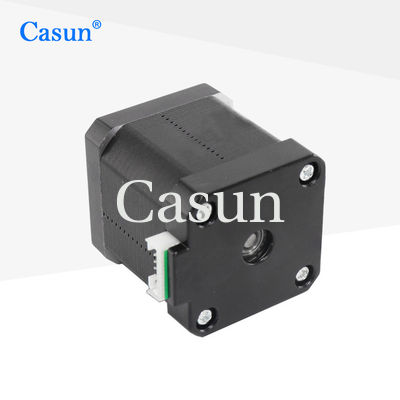

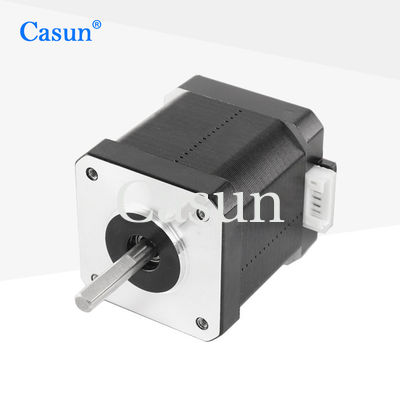

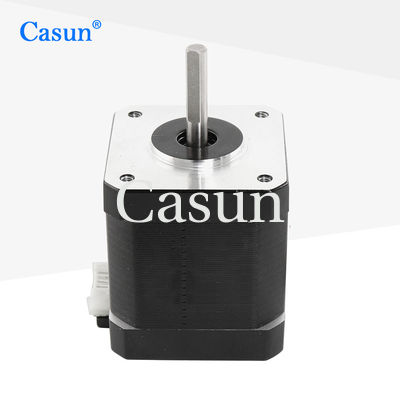

550mN.M 2 motor deslizante 42x42mm do híbrido do Nema 17 da C.C. da fase 3.0V

550mN.M 2 motor deslizante 42x42mm do híbrido do Nema 17 da C.C. da fase 3.0V

Nome da marca:	Casun
Número do modelo:	42SHD0437-24BH
moq:	1 unidade
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Passo anjo:

1,8°

Torque de retenção:

550mN.m

Atual:

1.68A

Comprimento do motor:

48 mm

Haste:

Comprimento liso de trituração do eixo 24mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

2 - Nema 17 da C.C. da fase 3.0V

Motor deslizante híbrido 42x42mm

550mN.M Nema 17

Descrição do produto

550mN.M 2 Fases 3.0V DC Nema 17 Motor de Passo Híbrido 42x42mm

A Série de Motores de Passo Híbridos de 42mm está disponível em vários tamanhos e oferece um forte torque de retenção. Use em conjunto com um driver de micropasso para reduzir a vibração e aumentar a resolução de passo. Selecione um modelo base ou solicite uma configuração exclusiva para suas necessidades.

Principais Características

Disponível em versões unipolares ou bipolares
Projetado para equipamentos industriais eletrônicos e aplicações de alta tecnologia
Disponível com configurações de eixo único ou duplo
Múltiplas certificações internacionais
Pesquisa e desenvolvimento de fabricação especializada

Especificações do Motor

Ângulo de Passo	1.8°
Tamanho do Quadro	42 mm
Número de Fases	2 Fases
Corrente Nominal	1.68 A
Torque de Retenção	550 mN.m
Resistência	1.8 ohm
Indutância	4.5 mH
Inércia do Rotor	72 g-cm²
Peso do Motor	0.38 kg
Número de Fios	4
Conexão	Bipolar

Especificações de Operação

Ângulo de Passo: 1.8°

Temperatura Máxima: 80°C máximo

Temperatura Ambiente: -20°C a 50°C

Temperatura de Armazenamento: -20°C a 100°C

Faixa de Umidade: 85% ou menos, sem condensação

Isolamento do Fio Magnético: Classe B 130°C

Resistência de Isolamento: 100M Ohm a 500 VDC

Rigidez Dielétrica: 500 VDC por 1 min

Modelos Disponíveis

Modelo	Torque de Retenção	Ângulo de Passo	Comprimento do Motor	Tipo de Eixo	Corrente Nominal
42SHD4950	0.13N.m	1.8°	20mm	Eixo D-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Eixo D-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Eixo D-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Eixo D-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Eixo D-24mm	2.1A

Opções de Personalização

Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores e muito mais.

Encoder

Freio

Caixa de Engrenagens

Eixo

Solicitar Orçamento
