motor deslizante bipolar do NEMA 17 híbridos do motor 1.68A deslizante para o router do CNC

motor deslizante bipolar do NEMA 17 híbridos do motor 1.68A deslizante para o router do CNC

Nome da marca:	Casun
Número do modelo:	42SHD4438-24H
moq:	1 unidade
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Passo anjo:

1,8°

Torque de retenção:

4.2kg.cm

Atual:

1.68A

Comprimento do motor:

48 mm

Haste:

Comprimento redondo do eixo 24mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

motor 1.68A deslizante híbrido

NEMA híbrido 17 do motor deslizante

Motor deslizante bipolar do Nema 17

Descrição do produto

[42SHD4438] Motor de passo híbrido NEMA 17 42×42×48mm 1.68A com 4 fios para equipamentos CNC

A série de motores híbridos passo a passo de 42 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Disponíveis versões bipolares ou unipolares
Aceitar a fabricação por contrato.
Disponível em versões de eixo único ou duplo
Estabelecida na China há 12 anos e tem servido mais de 800 clientes.
Investigação e desenvolvimento profissionais

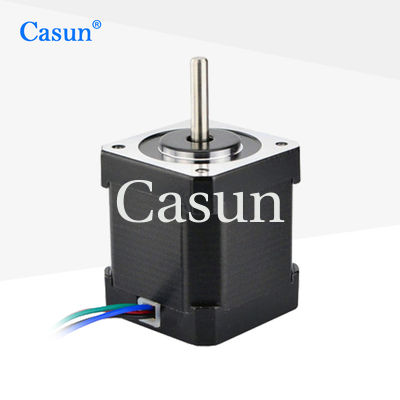

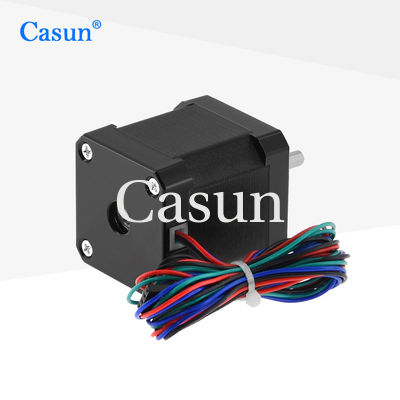

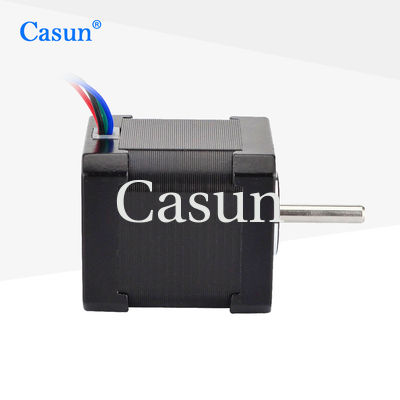

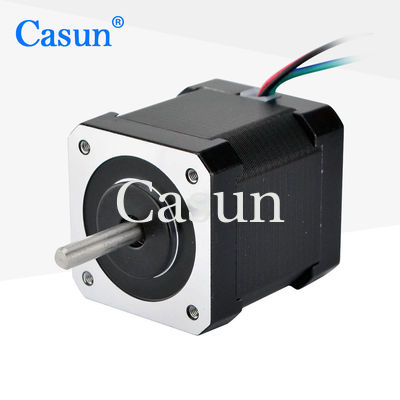

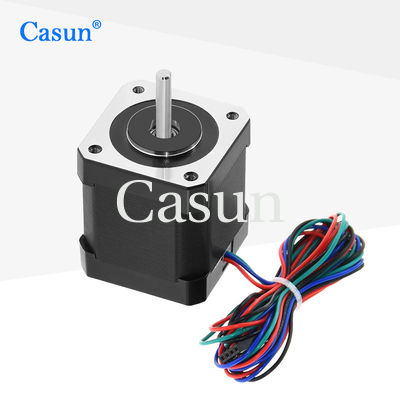

Aparência

motor deslizante bipolar do NEMA 17 híbridos do motor 1.68A deslizante para o router do CNC 0

Dimensões

motor deslizante bipolar do NEMA 17 híbridos do motor 1.68A deslizante para o router do CNC 1

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.68 A
Torque de retenção	4.2kg.cm
Resistência	1.65 ohms
Indutividade	37 mH
Inercia do rotor	72 g-cm2
Peso do motor	0.38 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
