motor de piso do Nema 17 do braço do robô 1.2A 1,8 graus elevada precisão de 2 fases

motor de piso do Nema 17 do braço do robô 1.2A 1,8 graus elevada precisão de 2 fases

Nome da marca:	Casun
Número do modelo:	42SHD0807-20B
moq:	1 unidade
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Passo anjo:

Torque de retenção:

550mN.m

Atual:

Comprimento do motor:

Haste:

Fresagem do eixo plano 20 mm de comprimento

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

Motor de piso do Nema 17 do braço do robô

Nema 17 do braço do robô 1.2A

Motor de piso do Nema 17 1

Descrição do produto

[42SHD0807-20B]42x42x60mm 1.8 Grau 2 Fase 1.2A Nema 17 Motor passo para robô com CE ISO ROHS

A série de motores híbridos passo a passo de 42 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Alto binário e alta precisão
Para equipamentos da indústria de alta tecnologia e da indústria electrónica
Disponível em versões de eixo único ou duplo
Estabelecida na China há 12 anos e tem servido mais de 800 clientes.
Os nossos engenheiros estarão em contacto dentro de 48 horas para fornecer a melhor solução.

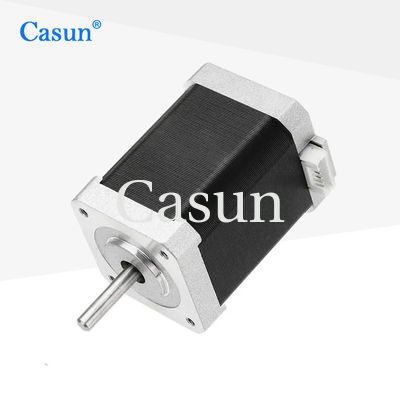

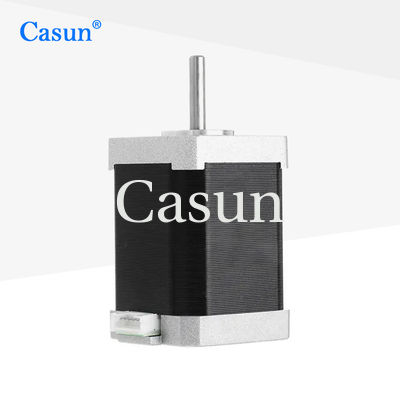

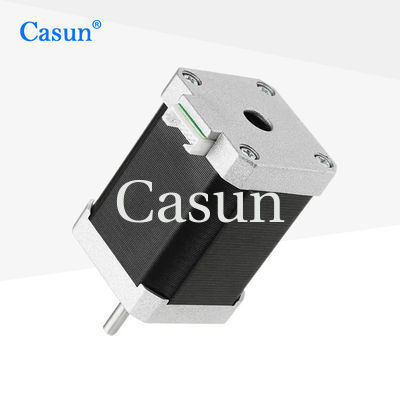

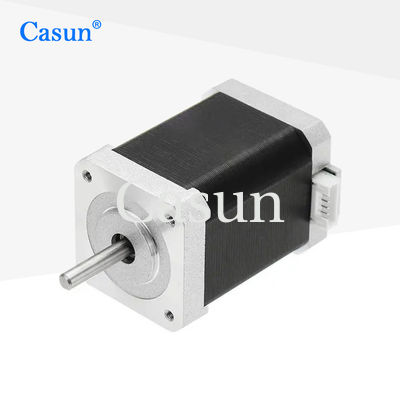

Aparência

motor de piso do Nema 17 do braço do robô 1.2A 1,8 graus elevada precisão de 2 fases 0

Dimensões

motor de piso do Nema 17 do braço do robô 1.2A 1,8 graus elevada precisão de 2 fases 1

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.2 A
Torque de retenção	550 mNm
Resistência	2.4 ohms
Indutividade	50,8 mH
Inercia do rotor	102 g-cm2
Peso do motor	0.45 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
