Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Número do modelo | 39SHD0609-40N |

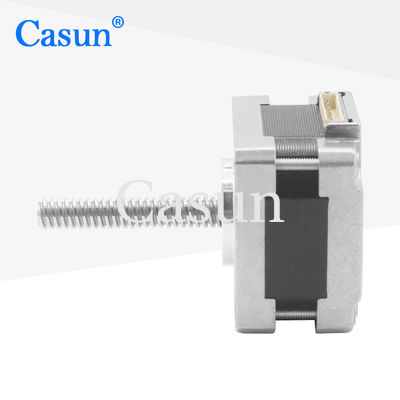

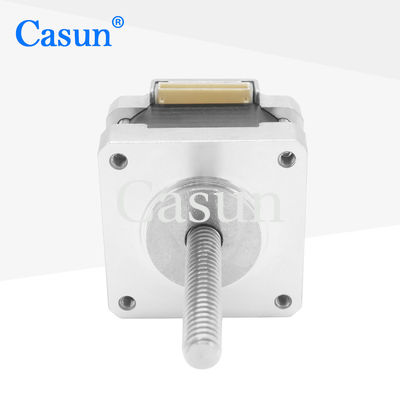

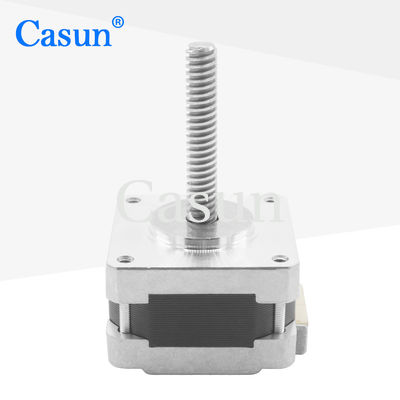

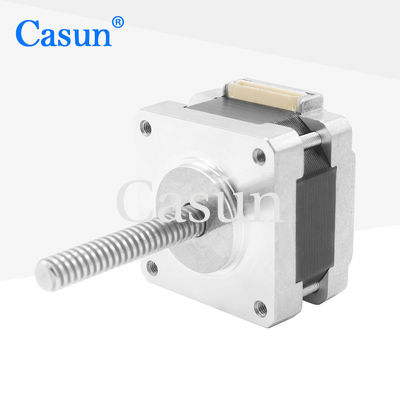

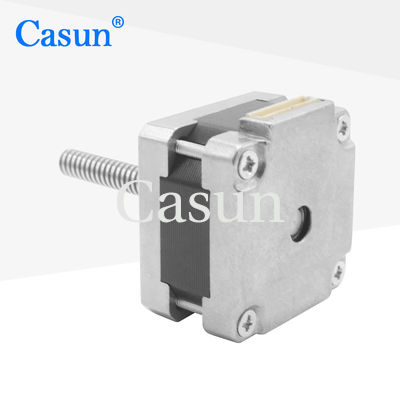

O motor deslizante do parafuso de 39 unidades externas tem vantagens tais como a elevada precisão, a vida útil longa, o consumo de baixa energia, o grande torque, boas características reversas, e a instalação conveniente.
Amplamente utilizado nos campos tais como o equipamento da automatização, o equipamento médico, a maquinaria de impressão, a maquinaria de matéria têxtil, etc.
Características:
Anjo da etapa |
° 1,8 |
Tamanho de Fram |
39 milímetros |
Número de fase |
Fase 4 |
Corrente avaliado |
0,28 A |
Guardando o torque |
120 mN.m |
Resistência |
44 ohms |
Indutância |
20 mH |
Inércia do rotor |
² 15 g-cm |
Peso do motor |
0,17 quilogramas |
Número de ligações |
6 |
Conexão |
Bipolar |
Ângulo da etapa: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiental: -20 °C a 50°C
Temperatura de armazenamento -20: °C a 100°C
Escala de umidade (%): 85% ou menos, não-condensando-se
Isolação do fio do ímã: Classe B 130 DEG C
Resistência de isolação: 100M Ohm em 500 VDC
Força dielétrica: 500 VDC para 1 minuto
Jogo radial do eixo: 0.02Max. (450g-load)
Jogo axial do eixo: 0.08Max. (450g-load)
Força radial máxima: 28N (20mm da flange)
Força axial máxima): 10N
Comprimento de corpo
|
Diâmetro do parafuso | Passo | Comprimento do parafuso |
20mm 22mm 23mm 25mm 29mm 30mm 34mm 38mm 48mm |
5 | 1 | 20 ~ 1000m |
2 | |||
6 | 1 | ||
6,5 | 3 | ||
8 | 20 | ||
M5 | 0,8 | ||
1,6 |
Transferência
Codificador |
Freio |
Caixa de engrenagens |
Eixo |
