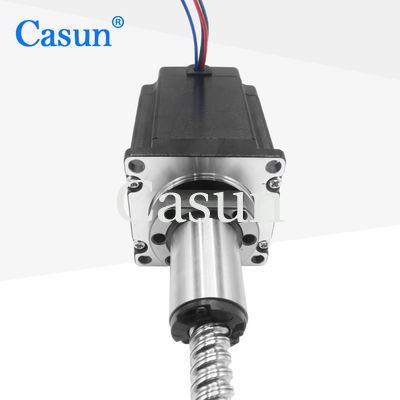

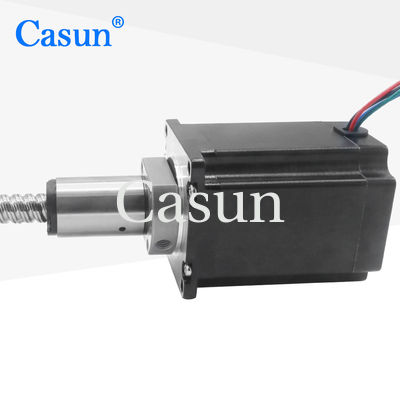

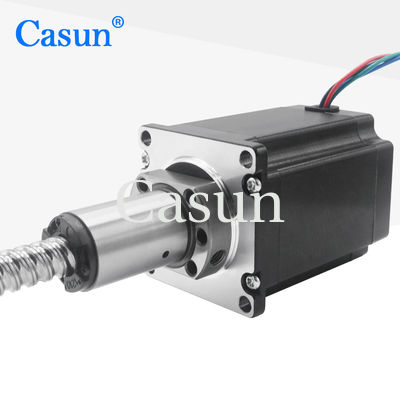

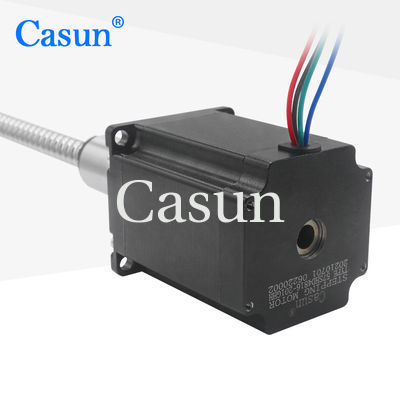

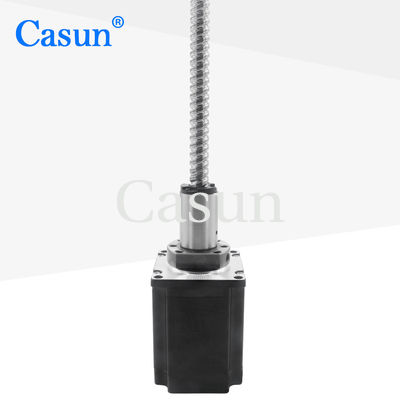

3A atuador linear 575776mm do híbrido do motor deslizante do parafuso da bola 2.85V do Nema 23

3A atuador linear 575776mm do híbrido do motor deslizante do parafuso da bola 2.85V do Nema 23

Nome da marca:	Casun
Número do modelo:	57SHD4816-201GHH
moq:	1PC
Preço:	$100-$102
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

CHINA

Certificação:

CE,ROHS,ISO

Cor:

Preto

Guardando o torque:

2000mN.m

Ângulo de Steper:

1.8degree

Fase:

Tensão avaliado:

2,85V

Corrente da taxa:

Torque do retém:

70mN.m

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

motor deslizante do parafuso da bola 2.85V

Motor deslizante do parafuso da bola do Nema 23

Motor deslizante do parafuso híbrido da bola

Descrição do produto

Atuador linear 57*57*76mm do híbrido do motor deslizante do parafuso da bola 2.85V do Nema 23 de Casun 3A

Do parafuso externo da bola do Nema 23 comprimento linear 201mm da ligação do diâmetro do motor deslizante 2000mNm 4.0A 76mm 24mm para 3D

A série 42mm híbrida do motor deslizante oferece o torque guardando poderoso em uma variedade de tamanhos.

Use com um motorista microstepping para reduzir a vibração e conseguir uma definição mais alta da etapa.

Escolha uma versão da linha de base ou peça sua própria configuração personalizada.

Características:

Versões bipolares ou unipolares disponíveis
Construção deslizante híbrida
Disponível em versões simples ou duplos do eixo
O CE e RoHS aprovaram
Personalizações a pedido

Dimensões

Especificações do motor

Anjo da etapa	° 1,8
Tamanho de Fram	42 milímetros
Número de fase	2 - fase
Corrente avaliado	3A
Guardando o torque	2000 mN.m
Resistência	0.95ohm
Indutância	3.6mH
Inércia do rotor	² 460g-cm
Peso do motor	1.4kg
Parafuso movimentador	SPS01210-2.8
Conexão	Bipolar

Especificações de funcionamento

Ângulo da etapa: 1.8°

Temperatura máxima: máximo 80°C

Temperatura ambiental: -20 °C a 50°C

Temperatura de armazenamento -20: °C a 100°C

Escala de umidade (%): 85% ou menos, não-condensando-se

Isolação do fio do ímã: Classe B 130 DEG C

Resistência de isolação: 100M Ohm em 500 VDC

Força dielétrica: 500 VDC para 1 minuto

Jogo radial do eixo: 0.02Max. (450g-load)

Jogo axial do eixo: 0.08Max. (450g-load)

Força radial máxima: 28N (20mm da flange)

Força axial máxima): 10N

Curvas do torque

Submodels

Modelo	Guardando o torque	Ângulo da etapa	Comprimento do motor	Tipo de eixo	Corrente avaliado
42SHD4950	0.13N.m	1.8°	20mm	D Shaft-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	D Shaft-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	D Shaft-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	D Shaft-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	D Shaft-24mm	2.1A

Comprimento de corpo	Diâmetro do parafuso	Passo	Comprimento do parafuso
20 milímetros 34 milímetros 40 milímetros 48 milímetros 60 milímetros	5	2	20-1000 milímetros
		8
	6,35	1,27
		3,175
		6,35
	6,5	3
		6,35
	8	1
		2
		4
		8
		12

Transferência

Se nosso motor padrão não pode encontrar suas necessidades,

nós podemos personalizar o motor de acordo com suas necessidades

O índice personalizado inclui mas não é limitado aos eixos especiais, parâmetros de enrolamento, dimensões da instalação, conduz fios com exigências especiais, conectores, etc.

Opções:
Codificador | Freio | Caixa de engrenagens | Eixo

3A atuador linear 57*57*76mm do híbrido do motor deslizante do parafuso da bola 2.85V do Nema 23 1

Clique por favor “conseguem o botão de umas citações” abaixo dizer-nos suas exigências.
