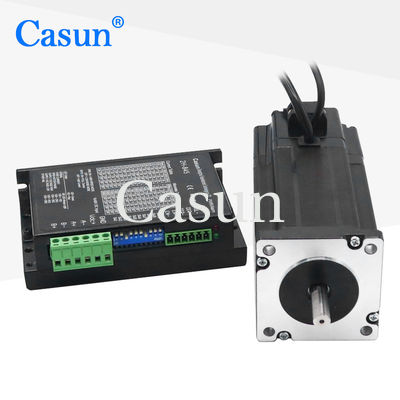

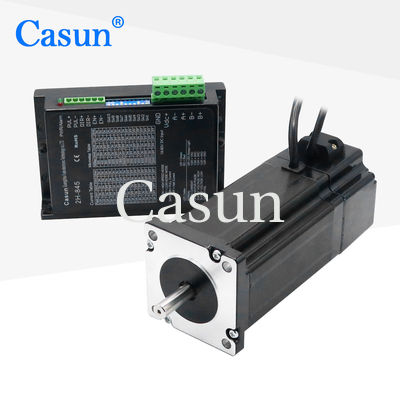

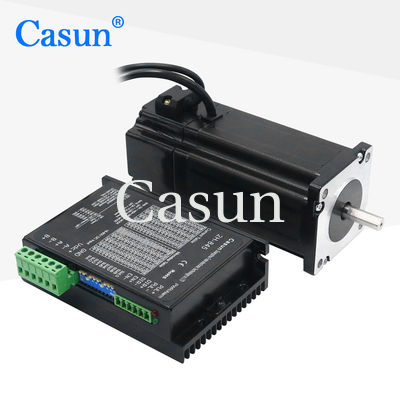

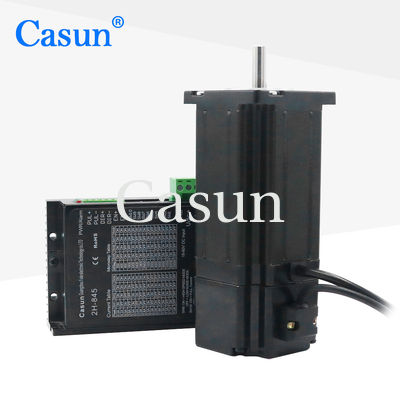

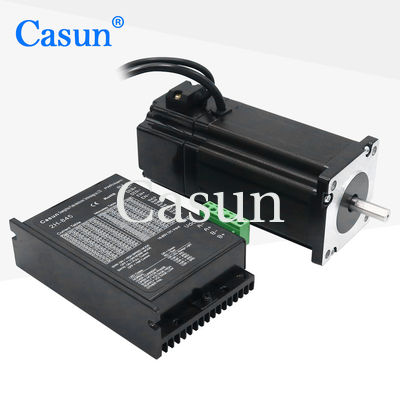

Eixo do comprimento do motor deslizante 4.1N.M 1.5kg 24mm do freio do Nema 24

Eixo do comprimento do motor deslizante 4.1N.M 1.5kg 24mm do freio do Nema 24

Nome da marca:	Casun
Número do modelo:	60shd4701-24BH-HP60
moq:	1 unidade
Preço:	$26.46-$50.46
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

1,8°

Torque de retenção:

4.1N.m

Atual:

Comprimento do motor:

100mm

Haste:

24mm Comprimento

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Motor deslizante do freio do Nema 24

motor deslizante de freio de eixo do comprimento de 24mm

Descrição do produto

Nema 24 Motor passo-a-passo de travagem 4.1N.M 1.5kg 24mm

Casun motor passo Nema24 travagem motor passo 4.1N.m 1.5kg motor passo com freio. Motor passo a passo NEMA 24 com freio 60×60×100mm 3.5A. A série oferece um forte binário de retenção em uma variedade de tamanhos. O motorista deve ter uma resolução de passo mais elevada para reduzir as vibrações. versão ou solicitar a sua própria configuração personalizada.

Características fundamentais

Alto binário e alta precisão
Para equipamentos da indústria de alta tecnologia e da indústria electrónica
Disponível em versões de eixo único ou duplo
Estabelecida na China há 12 anos e tem servido mais de 800 clientes
Investigação e desenvolvimento profissionais

Aparência

Dimensões

Especificações do motor

Ângulo de passo	10,8°
Tamanho do quadro	60 mm
Número de fases	Fase 2
Corrente nominal	5.2A
Torque de retenção	4.1 N.m.
Resistência	1.2Ω
Indutividade	30,9 mH
Inercia do rotor	1000 g·cm2
Peso do motor	1.5 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo de passo	10,8°
Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130°C
Resistência ao isolamento	100 MΩ a 500 VDC
Força dielétrica	500 VDC durante 1 minuto

Curvas de binário

Submodelos

Modelo	Torque de retenção (mN.m)	Corrente nominal (A)	Resistência por fase (Ω)	Indutância por fase (mH)	Torque de retenção (mN.m)	Inercia do rotor (g·cm2)	Fios de chumbo	Comprimento do motor (mm)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4

Opções de personalização

Se o nosso motor padrão não pode satisfazer as suas necessidades, podemos personalizar o motor de acordo com as suas necessidades. O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, instalação dimensões, fios de chumbo com requisitos especiais, conectores, etc.

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Por favor, clique no botão "Obter uma cotação" abaixo para nos dizer seus requisitos.
