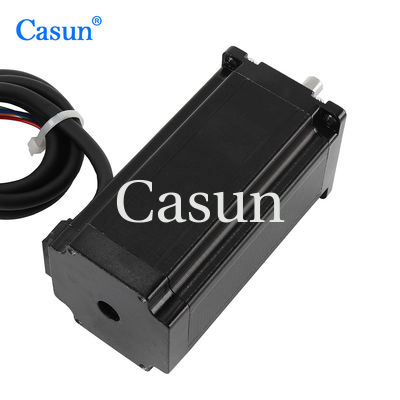

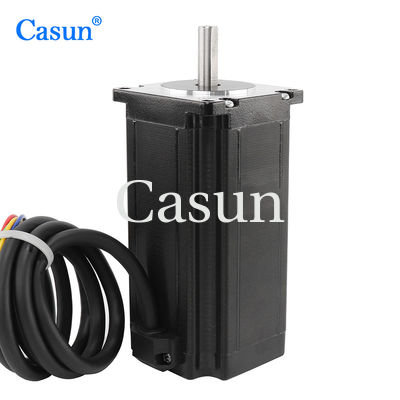

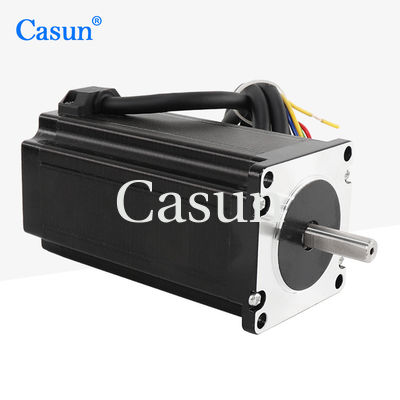

Micro motor deslizante 3.0N.M For Robot do corpo alto do NEMA 23 112mm do torque

Micro motor deslizante 3.0N.M For Robot do corpo alto do NEMA 23 112mm do torque

Nome da marca:	Casun
Número do modelo:	57SHD4974-21BH
moq:	1 unidade
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

1,8°

Torque de retenção:

3.0N.m

Atual:

4.0A

Comprimento do motor:

112 mm

Haste:

Comprimento liso de trituração do eixo 21mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

motor deslizante do corpo de 112mm micro

Micro motor deslizante do NEMA 23

Micro motor deslizante do torque alto

Descrição do produto

2 Fase 1.8 Grau NEMA 23 112mm corpo Micro Stepper Motor 3.0N.m para Robô

A série de motores de passo híbrido de 57 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Alto binário e alta precisão
Para equipamentos da indústria de alta tecnologia e da indústria electrónica
Fornecer "múltiplas certificações internacionais"
Estabelecida na China há 12 anos e tem servido mais de 800 clientes
Alto binário e alta precisão

Aparência

Micro motor deslizante 3.0N.M For Robot do corpo alto do NEMA 23 112mm do torque 0

Dimensões

Micro motor deslizante 3.0N.M For Robot do corpo alto do NEMA 23 112mm do torque 1

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	4.0 A
Torque de retenção	3.0 N.m.
Resistência	1.6 ohms
Indutividade	60,8 mH
Inercia do rotor	800 g-cm2
Peso do motor	10,7 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Duração	TTipo de eixo	Corrente nominal
O número de veículos deve ser indicado.	0.6 N.m.	10,8°	41 mm	D eixo 21 mm	1.0A
57SHD4415-21B	1.1 N.m.	10,8°	54 mm	D eixo 21 mm	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 mm	D eixo 21 mm	3.0A
57SHD4913-21B	2.5 N.m.	10,8°	83 mm	D eixo 21 mm	3.0A
O número de veículos aéreos	3.0N.m	10,8°	100 mm	D eixo 20 mm	3.0A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
