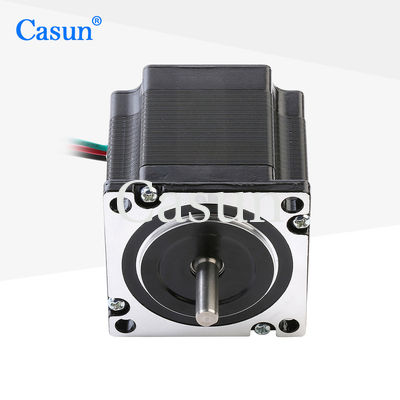

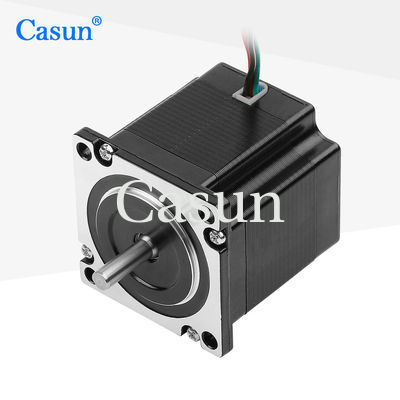

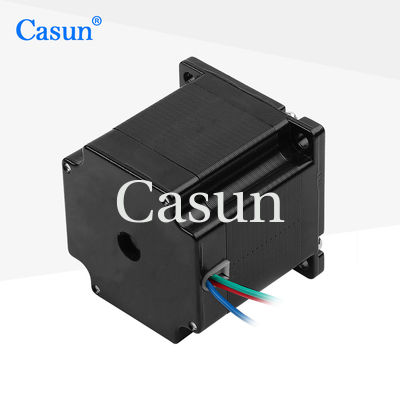

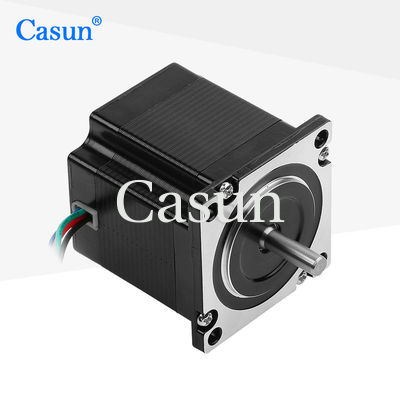

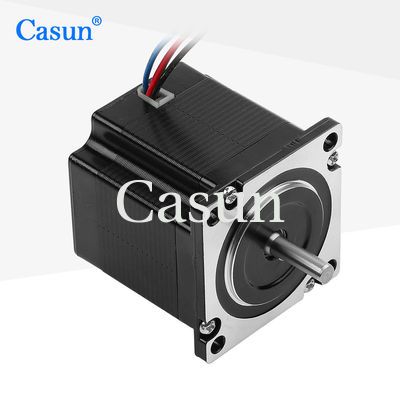

Motor deslizante do híbrido do NEMA 23 torque alto 1.16N.m de 2 fases 1,8 graus 23HS22-1504S

Motor deslizante do híbrido do NEMA 23 torque alto 1.16N.m de 2 fases 1,8 graus 23HS22-1504S

Nome da marca:	Casun
Número do modelo:	57SHD4449-21BH
moq:	1pc
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

10,8°

Torque de retenção:

1.16N.m

Corrente:

1.5A

Comprimento do motor:

54mm

Fator de pressão:

Comprimento liso de trituração do eixo 21mm

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 36x29x14cm

Destacar:

Motor deslizante híbrido do NEMA 23

Motor deslizante do híbrido alto do torque 1.16N.m

Descrição do produto

O motor passo a passo de 57 mm é um motor digital que pode ser controlado controlando a frequência e largura dos pulsos de corrente.

A rotação rápida e o controlo preciso da velocidade podem ser alcançados através do controlo passo a passo.

Características:

Alto binário e alta precisão
Especialista profissional em soluções de transmissão
Os nossos engenheiros entrarão em contacto consigo no prazo de 48 horas para lhe oferecer a solução ideal.
Tendo operado na China durante 12 anos, temos servido mais de 800 clientes
Oferecer serviços personalizados

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	1.5 A
Torque de retenção	1.16 N.m
Resistência	3.6 ohms
Indutividade	13 mH
Inercia do rotor	260 g-cm2
Peso do motor	00,6 kg
Número de leads	4
Conexão	Bipolar

Aparência

Motor deslizante do híbrido do NEMA 23 torque alto 1.16N.m de 2 fases 1,8 graus 23HS22-1504S 0

Dimensões

Motor deslizante do híbrido do NEMA 23 torque alto 1.16N.m de 2 fases 1,8 graus 23HS22-1504S 1

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Duração	TTipo de eixo	Corrente nominal
O número de veículos deve ser indicado.	0.6 N.m.	10,8°	41 mm	D eixo 21 mm	1.0A
57SHD4415-21B	1.1 N.m.	10,8°	54 mm	D eixo 21 mm	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 mm	D eixo 21 mm	3.0A
57SHD4913-21B	2.5 N.m.	10,8°	83 mm	D eixo 21 mm	3.0A
O número de veículos aéreos	3.0N.m	10,8°	100 mm	D eixo 20 mm	3.0A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
