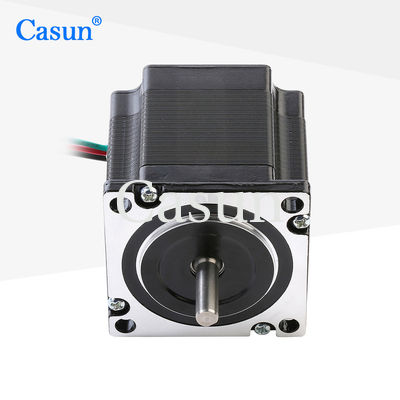

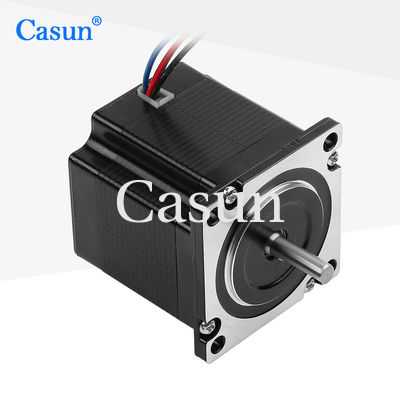

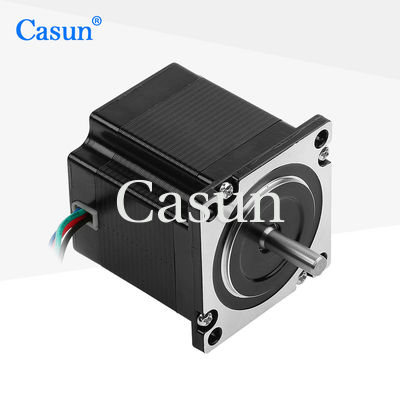

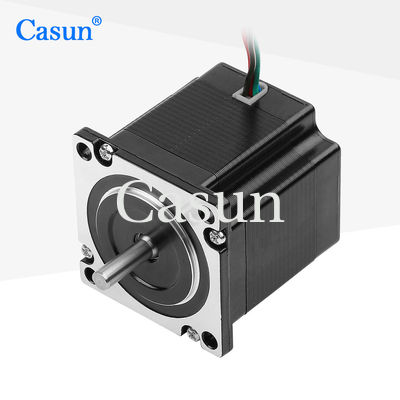

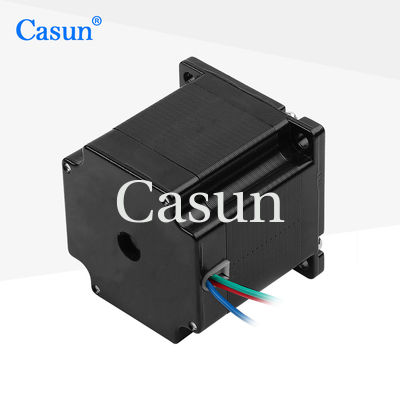

57x57x54mm Nema 23 1.8deg bipolar 1.2Nm 170oz do motor deslizante de 4 fios. Para no CNC da linha central de XYZ

57x57x54mm Nema 23 1.8deg bipolar 1.2Nm 170oz do motor deslizante de 4 fios. Para no CNC da linha central de XYZ

Nome da marca:	Casun
Número do modelo:	57SHD4407-28BH
moq:	1 unidade
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

1,8°

Torque de retenção:

1.2N.m

Atual:

2.0a

Comprimento do motor:

54 mm

Haste:

Comprimento redondo do eixo 28mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

Nema 23 do motor deslizante de 4 fios

Motor deslizante bipolar de 4 fios

Descrição do produto

Nema 23 Bipolar 1.8deg 1.2Nm (170oz.in) 57x57x54mm 4 fios motor passo para eixo XYZ CNC

A série de motores de passo híbrido de 57 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Alto binário e alta precisão
Especialista profissional em soluções de transmissão
Os nossos engenheiros estarão em contacto dentro de 48 horas para fornecer a melhor solução.
Para equipamentos da indústria de alta tecnologia e da indústria electrónica
Alto binário e alta precisão

Aparência

57x57x54mm Nema 23 1.8deg bipolar 1.2Nm 170oz do motor deslizante de 4 fios. Para no CNC da linha central de XYZ 0

Dimensões

57x57x54mm Nema 23 1.8deg bipolar 1.2Nm 170oz do motor deslizante de 4 fios. Para no CNC da linha central de XYZ 1

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	2.0 A
Torque de retenção	1.2 N.m.
Resistência	1.4 ohms
Indutividade	5 mH
Inercia do rotor	260 g-cm2
Peso do motor	00,6 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Duração	TTipo de eixo	Corrente nominal
O número de veículos deve ser indicado.	0.6 N.m.	10,8°	41 mm	D eixo 21 mm	1.0A
57SHD4415-21B	1.1 N.m.	10,8°	54 mm	D eixo 21 mm	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 mm	D eixo 21 mm	3.0A
57SHD4913-21B	2.5 N.m.	10,8°	83 mm	D eixo 21 mm	3.0A
O número de veículos aéreos	3.0N.m	10,8°	100 mm	D eixo 20 mm	3.0A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.

Etiquetas:

2 - motor deslizante bipolar da fase

Nema 6 Motor bipolar passo a passo

Nema 23 do motor deslizante de 4 fios
