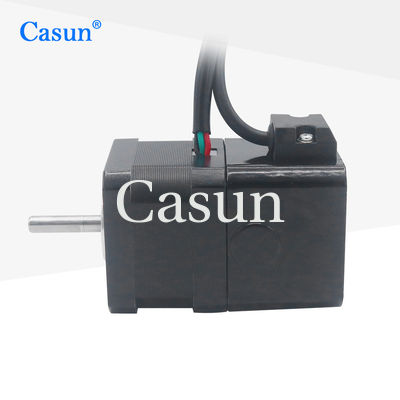

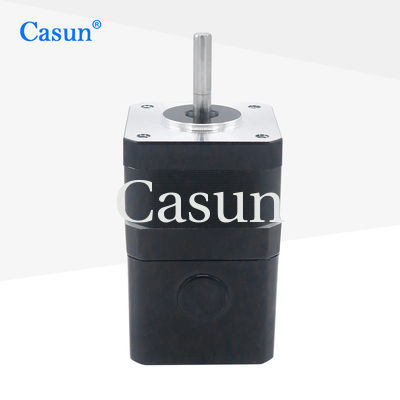

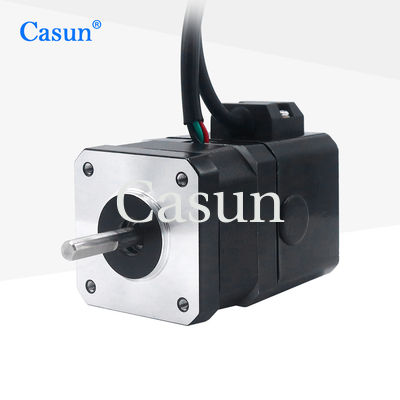

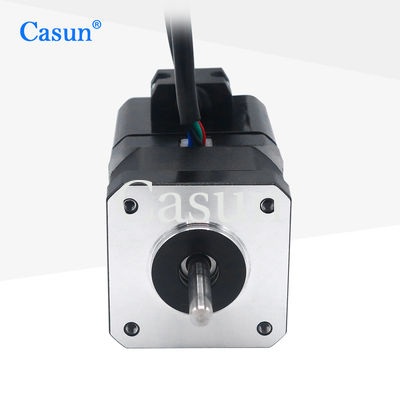

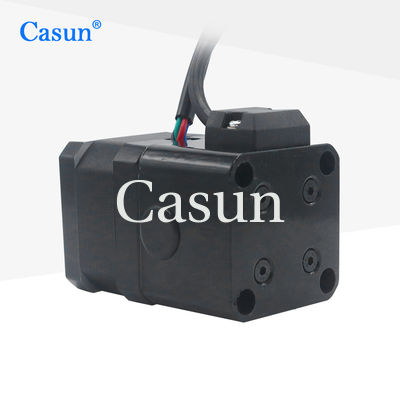

O dispositivo de travagem pode impedir a rotação reversa quando o motor está sobrecarregado ou parado acidentalmente, evitando assim danos ao motor e falhas do sistema.
Um motor passo a passo com freios pode reduzir as vibrações mecânicas e os tremores.
Características:
Passo Angel
|
10,8 ° |
Tamanho do quadro
|
42 mm |
Número de fases
|
Fase 2 |
Corrente nominal
|
1.2 A |
Torque de retenção
|
300 mN.m. |
Resistência
|
5.0 om |
Indutividade
|
6.2 mH |
Inercia do rotor
|
38 g-cm2 |
Peso do motor
|
0.42 kg |
Número de leads
|
4 |
Conexão
|
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de humidade (%) : 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC durante 1 min.
Modelo Casun | Modelo geral | Ângulo de passo | Comprimento do motor | Corrente nominal | Torque de retenção |
00,9° Grau | |||||
42SHB4002-17 | 17HM08-1204S | 00,9° | 20 mm | 1.2 A | 0.11 N.m. |
42SHB0303-22 | _ | 00,9° | 34 mm | 0.5A | 0.24 N.m |
42SHB0509-24B | 17HM15-0904S | 00,9° | 40 mm | 0.9 A | 0.35 N.m |
42SHB4608-24B1 | 17HM19-2004S | 00,9° | 48 mm | 2.0 A | 0.46 N.m |
10,8° Grau | |||||
42SHD4950-20B | 17HS08-1004S | 10,8° | 20 mm | 1.0 A | 0.13 N.m. |
45SHD0513-20B | _ | 10,8° | 26 mm | 1.2A | 0.26N.m. |
42SHD0008-24 | 17HS-0316S | 10,8° | 34 mm | 0.3 A | 0.16 N.m |
42SHD4003-20B | 17HS13-0404S1 | 10,8° | 34 mm | 0.4 A | 0.26 N.m |
42SHD4046-24 | 17HS13-1334S | 10,8° | 34 mm | 1.33 A | 0.22 N.m |
42SHD0217-24B | 17HS4401 | 10,8° | 40 mm | 1.5 A | 0.5 N.m |
42SHD0192-24B | 17HS15-1504S1 | 10,8° | 40 mm | 1.5 A | 0.45 N.m |
42SHD0134-22B | 17HS15-1704S | 10,8° | 40 mm | 1.7 A | 0.44 N.m |
42SHD0285-24B | 17HS15-0404S | 10,8° | 40 mm | 0.4 A | 0.4 N.m. |
42SHD4425-24B | 17HS19-2004S1 | 10,8° | 48 mm | 2.0 A | 0.59 N.m. |
42SHD4463-24B | 42BYGHW811 | 10,8° | 48 mm | 2.5 A | 0.48 N.m |
42SHD0450-20BH | 17HS8401S | 10,8° | 48 mm | 1.8A | 0.52 N.m. |
42SHD4813-24B | 17HS24-2104S | 10,8° | 60 mm | 2.1 A | 0.8 N.m. |
