Motor deslizante de parafuso movimentador

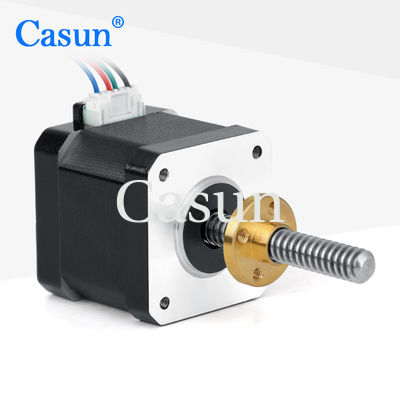

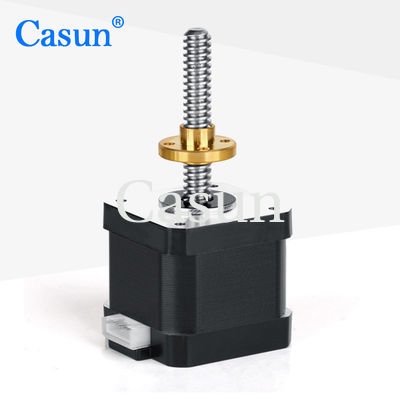

Motor de passo híbrido linear Casun 42x42mm Tr8x8 para fresadora CNC

Motor de passo híbrido linear Casun 42x42mm Tr8x8 para fresadora CNC

Nome da marca:	Casun
Número do modelo:	42shd4217-100nkl1
moq:	1 unidade
Preço:	$12-$18
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cor:

Preto

Atual:

1.5AMP

Torque de retenção:

400mN.m

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Motor passo híbrido linear Casun

Motor de passo híbrido de 42x42 mm

Descrição do produto

Casun Linear 42x42mm Tr8x8 Hybrid Stepper Motor para Máquina de Reboque CNC

Motor passo-a-passo linear Casun 42x42mm tr8x8 motor passo-a-passo híbrido para máquina de fresagem CNC. The Nema17 stepper motor with a 42mm x 42mm frame size and a captive linear screw is another option for CNC milling machines and other precision motion control applications where linear motion is requiredEste motor dispõe de um parafuso cativo que se move linearmente, proporcionando um posicionamento preciso e preciso.

Como outros motores da série Hybrid Stepper Motor de 42 mm, este motor oferece um forte torque de retenção e pode ser usado com um motor de micro-passo para reduzir a vibração e alcançar uma resolução de passo mais alta.A série vem em uma variedade de tamanhos e pode ser personalizada para atender às suas necessidades específicas.

Características

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Especificações	Valor
Ângulo de passo	10,8°
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.2 Amp
Torque de retenção	260 mN.m
Resistência	2.5 ohms
Indutividade	3.3mH
Inercia do rotor	38 g-cm2
Peso do motor	0.2 kg
Parafusos de chumbo	Tr6.35X1
Conexão	Bipolar

Especificações de funcionamento

Parâmetro	Especificações
Ângulo de passo	10,8°
Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130 graus C
Resistência ao isolamento	100 M Ohm a 500 VDC
Força dielétrica	500 VDC durante 1 minuto
Jogos radiais do eixo	0.02 Max. (450 g de carga)
Desempenho axial do eixo	0.08 Max. (450 g de carga)
Max. Força radial	28N (20 mm da flange)
Max. Força axial	10N

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Opções disponíveis

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Opções de personalização

Se as nossas opções de motor padrão não atenderem aos seus requisitos específicos, podemos oferecer soluções personalizadas para atender às suas necessidades.

Os eixos especiais: podemos personalizar o diâmetro, comprimento, forma e material do eixo para atender às suas necessidades.
Parâmetros de enrolamento: podemos personalizar os parâmetros de enrolamento, como o número de postes, o calibre do fio e o padrão de enrolamento para atender às suas necessidades específicas.
Dimensões de instalação: podemos modificar as dimensões de instalação do motor para se adequarem às restrições de espaço da sua aplicação.
Cabos de chumbo com requisitos especiais: podemos personalizar o comprimento, o tipo e o número de fios de chumbo para atender às suas necessidades específicas.
Conectores: podemos adicionar ou modificar os conectores no motor para corresponder aos requisitos da sua aplicação.

Temos uma equipa de engenheiros experientes que podem trabalhar consigo para desenvolver uma solução personalizada que satisfaça as suas necessidades e requisitos específicos.Sinta-se à vontade para nos contactar para discutir as suas necessidades de personalização.
