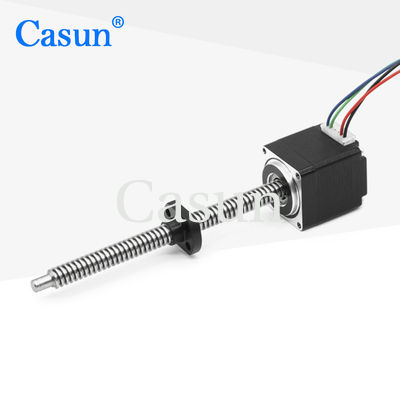

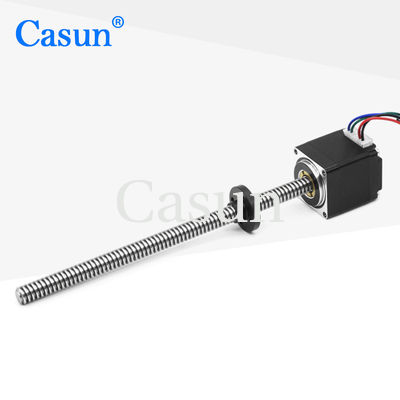

Casun nema11 nme14 motor de passo linear externo TR5X2 motor de passo cativo híbrido para equipamentos de beleza

Casun nema11 nme14 motor de passo linear externo TR5X2 motor de passo cativo híbrido para equipamentos de beleza

Nome da marca:	Casun
Número do modelo:	28SHD4209-76NT
moq:	1 unidade
Preço:	$9-$18
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cor:

Preto

Atual:

0.5Amp

Torque de retenção:

90mN.m

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Nme14 Motor passo linear externo

Casun Nema11 Motor de passo linear

Descrição do produto

Casun Nema11 Nme14 Motor de passo linear externo TR5X2 híbrido motor de passo cativo para equipamentos de beleza

O motor passo Nema11 com um tamanho de quadro de 28 mm x 28 mm e parafuso linear cativo é projetado para máquinas de beleza e outras aplicações de controle de movimento de precisão que exigem movimento linear.Este motor possui um parafuso cativo que se move linearmente, proporcionando um posicionamento preciso e preciso.

Como outros motores da série Hybrid Stepper Motor de 28 mm, este motor oferece um forte torque de retenção e pode ser usado com um motor de micro-passo para reduzir a vibração e alcançar uma resolução de passo maior.A série vem em vários tamanhos e pode ser personalizada para atender às necessidades específicas.

Características fundamentais

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Ângulo de passo	10,8°
Tamanho do quadro	28 mm
Número de fases	Fase 2
Corrente nominal	0.5 Amp
Torque de retenção	90 mN.m
Resistência	- Não.
Indutividade	- MH
Inercia do rotor	- g-cm2
Peso do motor	0.12 kg
Parafusos de chumbo	Tr5X2
Conexão	Bipolar

Especificações de funcionamento

Ângulo de passo	10,8°
Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130 graus C
Resistência ao isolamento	100 M Ohm a 500 VDC
Força dielétrica	500 VDC durante 1 minuto
Jogos radiais do eixo	0.02 Max. (450 g de carga)
Desempenho axial do eixo	0.08 Max. (450 g de carga)
Max. Força radial	28N (20 mm da flange)
Max. Força axial	10N

Modelos disponíveis

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Opções disponíveis

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Se as nossas opções de motor padrão não atenderem aos seus requisitos específicos, podemos oferecer soluções personalizadas para atender às suas necessidades.

Arcos especiais: Diâmetro, comprimento, forma e material do eixo personalizados
Parâmetros de enrolamento: número personalizado de postes, calibre do fio e padrão de enrolamento
Dimensões da instalação: Dimensões modificadas da instalação do motor
Cabos de chumbo com requisitos especiais: comprimento, tipo e número personalizados
Conectores: Conectores adicionados ou modificados para corresponder aos requisitos da aplicação

A nossa experiente equipa de engenheiros pode trabalhar consigo para desenvolver soluções personalizadas que atendam às suas necessidades e requisitos específicos.
