Motor deslizante de parafuso movimentador

Motor deslizante híbrido de parafuso prisioneiro de motor deslizante tr5x2 de parafuso movimentador de Casun nema8 nema11 nme14

Motor deslizante híbrido de parafuso prisioneiro de motor deslizante tr5x2 de parafuso movimentador de Casun nema8 nema11 nme14

Nome da marca:	Casun
Número do modelo:	28SHD4303-76NT
moq:	1 unidade
Preço:	$9-$18
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cor:

Preto

Atual:

0.24Amp

Torque de retenção:

13mN.m

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Nema11 Motor passo-a-passo de parafuso de chumbo

Nme14 Motor passo-a-passo de parafuso de chumbo

Descrição do produto

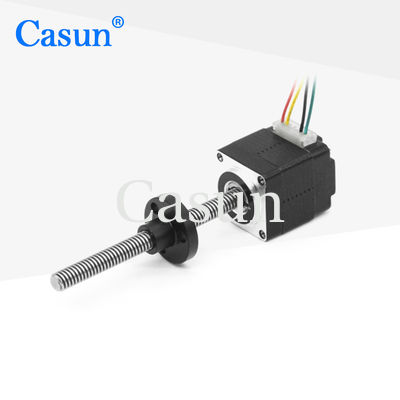

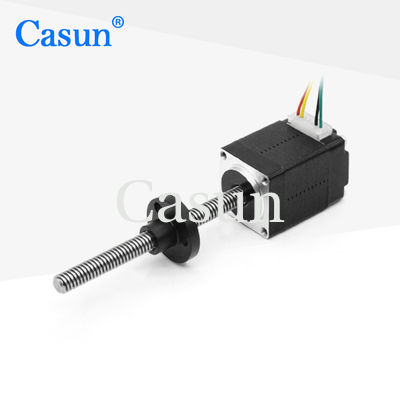

Casun Nema8 Nema11 Nema14 Hybrid Lead Screw Stepper Motor TR5x2 Captive Screw Stepper Motor

O motor passo Nema 8 com um tamanho de quadro de 20 mm x 20 mm e um parafuso linear cativo é projetado para máquinas de beleza e outras aplicações de controle de movimento de precisão que exigem movimento linear.Este motor possui um parafuso cativo que se move linearmente, proporcionando um posicionamento preciso e preciso.

Como outros motores da série de motores de passo híbrido de 20 mm, este motor oferece um torque de retenção poderoso e pode ser usado com um driver de micro passo para reduzir a vibração e alcançar uma resolução de passo maior.A série vem em vários tamanhos e pode ser personalizada para atender às necessidades específicas.

Características

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Especificações	Valor
Ângulo de passo	10,8°
Tamanho do quadro	20 mm
Número de fases	Fase 2
Corrente nominal	0.24A
Torque de retenção	13mN.m
Peso do motor	00,06 kg
Parafusos de chumbo	TR5x2
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20°C a 50°C

Temperatura de armazenagem: -20°C a 100°C

Área de humidade: 85% ou menos, não condensante

Isolamento por arame magnético: classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Resistência dielétrica: 500 VDC durante 1 min.

Reprodução radial do eixo: 0,02 Max. (450 g de carga)

Função axial do eixo: 0,08 Max. (450 g de carga)

Força radial máxima: 28 N (20 mm da flange)

Força axial máxima: 10N

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Opções disponíveis

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Serviços de personalização

Se as nossas opções de motor padrão não atenderem aos seus requisitos específicos, podemos oferecer soluções personalizadas para atender às suas necessidades.

Arcos especiais: Diâmetro, comprimento, forma e material do eixo personalizados
Parâmetros de enrolamento: número personalizado de postes, calibre do fio e padrão de enrolamento
Dimensões de instalação: modificadas para se adequar às restrições de espaço da sua aplicação
Cabos de chumbo com requisitos especiais: comprimento, tipo e número personalizados
Conectores: adicionados ou modificados para corresponder aos requisitos da sua aplicação

A nossa experiente equipa de engenheiros pode trabalhar consigo para desenvolver soluções personalizadas que atendam às suas necessidades e requisitos específicos.

Contacte-nos para discutir os seus requisitos específicos e necessidades de personalização.
