Motor deslizante de parafuso movimentador

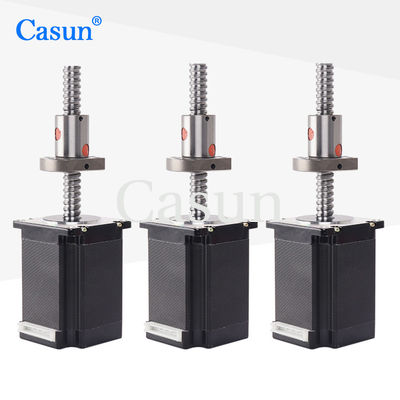

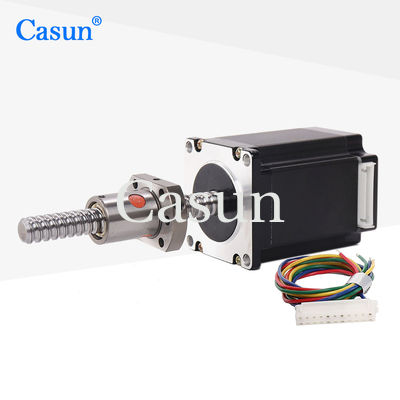

Motor de Passo Linear 3A Ball Srew 2000mN.M 57x57x76mm

Motor de Passo Linear 3A Ball Srew 2000mN.M 57x57x76mm

Nome da marca:	Casun
Número do modelo:	57SHD4816-150GHH
moq:	1pc
Preço:	$100-$102
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cor:

Preto

Atual:

Guardando o torque:

2000mN.m

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

Motor de passo linear 3A Ball Srew

Motor de passo linear Ball Srew

Motor de passo linear 2000mN.M

Descrição do produto

Nema 23 Parafuso Esférico Externo Motor de Passo Linear 2000mNm 3.0A 76mm 12mm Diâmetro Comprimento do Cabo 150mm Para 3D

A série de motores de passo híbridos de 57 mm oferece um poderoso torque de retenção em uma variedade de tamanhos.

Use com um driver de micropasso para reduzir a vibração e obter maior resolução de passo.

Escolha uma versão de linha de base ou solicite sua própria configuração personalizada.

Características:

Versões bipolares ou unipolares disponíveis
Construção de passo híbrido
Disponível em versões de eixo simples ou duplo
CE e RoHS aprovados
Customizações a pedido

Dimensões

Especificações do motor

Passo Anjo	1,8°
Tamanho do quadro	57mm
Número de Fase	2 Fase
Corrente Nominal	3A
Torque de Retenção	2000 mN.m
Resistência	0,95ohm
Indutância	3,6mH
Inércia do Rotor	460g-cm²
Peso do motor	1,4kg
Parafuso de avanço	SPS01210-2.8
Conexão	Bipolar

Especificações operacionais

Ângulo do passo: 1,8°

Temperatura máxima: 80°C máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenamento -20: °C a 100 °C

Faixa de umidade (%): 85% ou menos, sem condensação

Isolamento do fio magnético: Classe B 130 graus C

Resistência de isolamento: 100M Ohm a 500 VDC

Resistência dielétrica: 500 VDC por 1 min

Folga radial do eixo: 0,02 máx.(carga de 450g)

Folga Axial do Eixo:0,08Máx.(carga de 450g)

máx.força radial: 28N (20mm da flange)

máx.força axial): 10N

Curvas de Torque

Submodelos

Modelo	Torque de Retenção	Ângulo de passo	Comprimento do Motor	Tipo de Eixo	Corrente Nominal
42SHD4950	0,13Nm	1,8°	20mm	Eixo D-20mm	1,0A
42SHD4003	0,26Nm	1,8°	34mm	Eixo D-20mm	0,4A
42SHD0261	0,45Nm	1,8°	40mm	Eixo D-20mm	1,68A
42SHD4425	0,59Nm	1,8°	48mm	Eixo D-24mm	2,0A
42SHD4813	0,8Nm	1,8°	60mm	Eixo D-24mm	2.1A

Comprimento do corpo	Diâmetro do Parafuso	Tom	Comprimento do parafuso
20 mm 34 mm 40mm 48 mm 60mm	5	2	20-1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Download

Se nosso motor padrão não atender às suas necessidades,

podemos personalizar o motor de acordo com suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios condutores com requisitos especiais, conectores, etc.

Opções:
Codificador |Freio |Caixa de engrenagens |Haste

Motor de Passo Linear 3A Ball Srew 2000mN.M 57x57x76mm 1

Por favor, clique no botão "Faça uma cotação"botão abaixo para nos dizer suas necessidades.
