Máquina do CNC do motor deslizante 12N.M For de laço aberto da linha central do jogo 4 do CNC do Nema 34 86x86mm

Máquina do CNC do motor deslizante 12N.M For de laço aberto da linha central do jogo 4 do CNC do Nema 34 86x86mm

Nome da marca:	Casun
Número do modelo:	86SHD4505-37B
moq:	1 unidade
Preço:	$99.8-$323
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

1,8°

Torque de retenção:

12000mN.m

Atual:

Comprimento do motor:

149mm

Haste:

comprimento de 37mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Motor deslizante de laço aberto de 4 linhas centrais

Motor de 12N.M Open Loop Stepper

Descrição do produto

Kit CNC Nema 34 86x86mm 4 Eixos Motor de Passo em Malha Aberta 12N.M Para Máquina CNC

Kit CNC NEMA 34 com motores de passo em malha aberta de 4 eixos e torque de 12N.m, projetado especificamente para máquinas CNC. Este kit abrangente inclui 4 motores, 4 drivers, 4 fontes de alimentação e 1 controlador Mach3.

Componentes do Kit

Motores de Passo NEMA34: Motores de alto torque para controle preciso dos eixos da máquina CNC

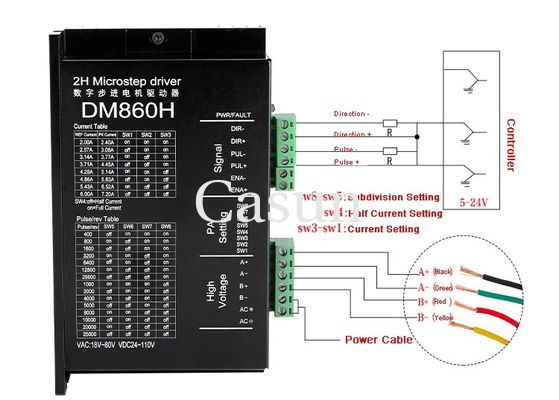

Drivers de Motor: Controladores eletrônicos que gerenciam a operação do motor de passo
Fonte de Alimentação: Fornece a energia elétrica necessária para motores e drivers
Controlador CNC: Interpreta comandos G-code e controla o movimento da máquina
Fiação e Conectores: Chicotes completos para integração do sistema
Suportes de Montagem: Hardware para instalação segura dos componentes

Principais Características

Alto torque e desempenho de precisão
Ideal para equipamentos de alta tecnologia e da indústria eletrônica
Disponível em configurações de eixo simples ou duplo
12 anos de experiência em fabricação atendendo a mais de 800 clientes
Capacidades profissionais de pesquisa e desenvolvimento

Aparência

Dimensões

Especificações do Motor

Ângulo de Passo	1.8°
Tamanho do Quadro	86mm
Número de Fases	2 Fases
Corrente Nominal	5 A
Torque de Retenção	12N.m
Resistência	1.1 ohm
Indutância	7.5 mH
Inércia do Rotor	3600 g-cm²
Peso do Motor	5.5 kg
Número de Fios	4
Conexão	Bipolar

Especificações de Operação

Ângulo de Passo: 1.8°
Temperatura Máxima: 80°C
Temperatura Ambiente: -20°C a 50°C
Temperatura de Armazenamento: -20°C a 100°C
Faixa de Umidade: 85% ou menos, sem condensação
Isolamento do Fio Magnético: Classe B 130°C
Resistência de Isolamento: 100M Ohm a 500 VCC
Rigidez Dielétrica: 500 VCC por 1 minuto

Curvas de Torque

Modelos Disponíveis

Modelo	Torque de Retenção (mN.m)	Corrente Nominal (A)	Resistência por fase (Ω)	Indutância por fase (mH)	Torque de Detent (mN.m)	Inércia do rotor (g.cm²)	Fio de chumbo (Nº)	Comprimento do motor (mm)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	-

Opções de Personalização

Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Encoder

Freio

Caixa de Engrenagens

Eixo

Solicitar orçamento

Por favor, clique no botão "Solicitar orçamento" acima para nos informar seus requisitos.
