Casun integrou o motor integrado do laço aberto de motor deslizante 550mN.m para a máquina da automatização

Casun integrou o motor integrado do laço aberto de motor deslizante 550mN.m para a máquina da automatização

Nome da marca:	Casun
Número do modelo:	42SHD4456-24DH
moq:	1pc
Preço:	$18-$28
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Anjo da etapa:

1.8°

Guardando o torque:

550mN.m

Atual:

1.68A

Comprimento do motor:

48mm

Eixo:

Comprimento liso de trituração do eixo 24mm

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 36x29x14cm

Destacar:

Motor passo integrado de circuito aberto

550mN.M Motor passo integrado

Descrição do produto

Casun motor passo integrado 550mN.m 3.74V DC Nema 17 Hybrid Motor passo 42x42x48mm com preço de fábrica

O motor integrado refere-se a um sistema de motor que incorpora vários componentes ou funções em uma única unidade.Controladores, e eletrónica de potência, criando um sistema compacto e autónomo.

A integração desses componentes oferece várias vantagens em relação às configurações de motores tradicionais, incluindo melhor desempenho, menor tamanho e peso, instalação simplificada e maior eficiência.Integrando o motor com outros componentes, o sistema pode ser otimizado para aplicações específicas, o que resulta num melhor desempenho global.

Os motores integrados são comumente usados em várias indústrias e aplicações, incluindo robótica, automação, sistemas automotivos, dispositivos médicos e máquinas industriais.Eles podem ser encontrados em aplicações como braços robóticos, máquinas CNC, veículos elétricos, bombas, ventiladores e muitos outros.

Características:

Disponíveis versões bipolares ou unipolares
Para equipamentos da indústria de alta tecnologia e da indústria electrónica
Disponível em versões de eixo único ou duplo
Fornecer "múltiplas certificações internacionais"
Investigação e desenvolvimento profissionais

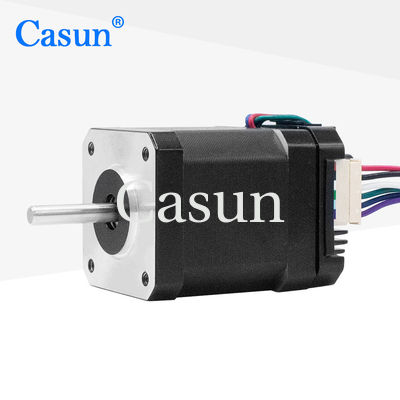

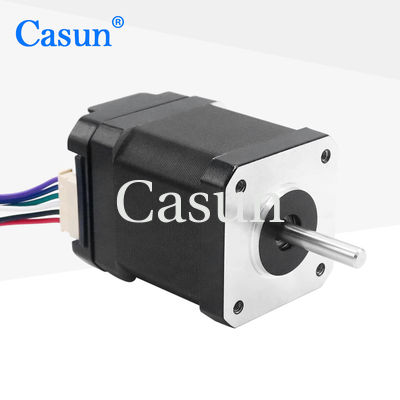

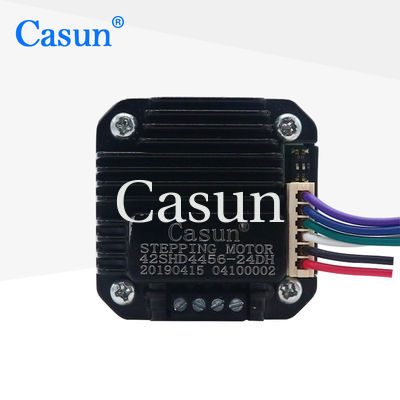

Aparência

Casun integrou o motor integrado do laço aberto de motor deslizante 550mN.m para a máquina da automatização 0

Dimensões

Casun integrou o motor integrado do laço aberto de motor deslizante 550mN.m para a máquina da automatização 1

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.7 A
Torque de retenção	550 mNm
Resistência	1.8 ohms
Indutividade	4.5 mH
Inercia do rotor	2.2 g-cm2
Peso do motor	0.38 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de umidade (%): 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC por 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
