Lugar de origem | CHINA |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Número do modelo | 86SHD4508-34H |

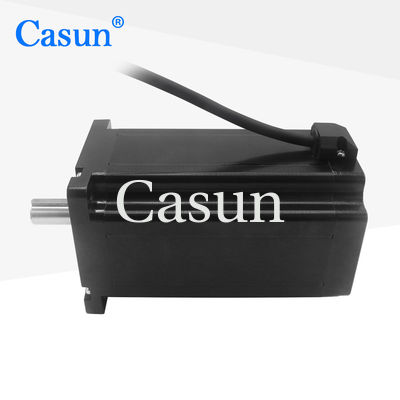

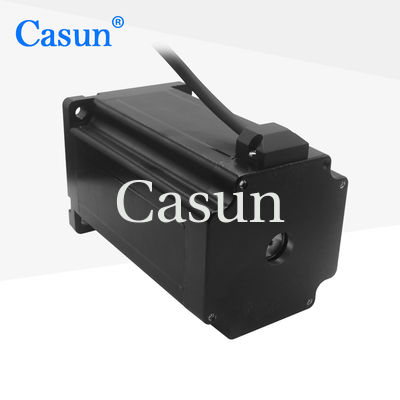

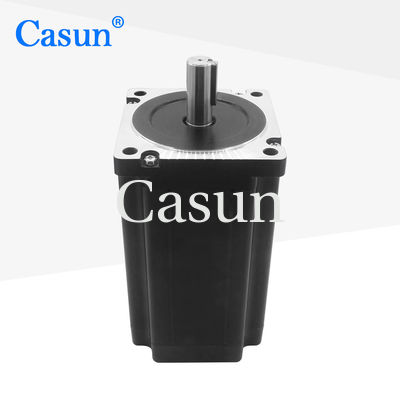

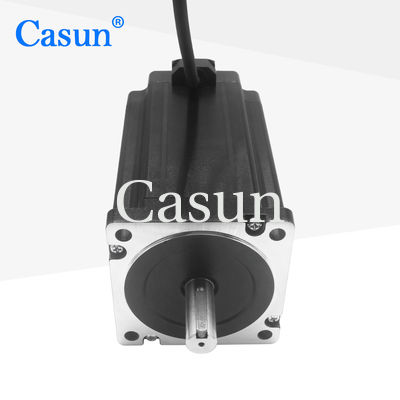

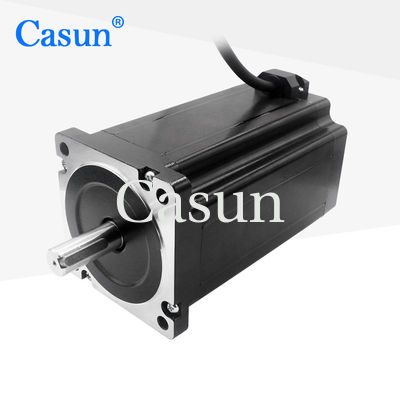

O motor passo NEMA 34 tem uma boa adaptabilidade e pode adaptar-se a diferentes ambientes de trabalho e requisitos de aplicação.
Excelente desempenho na condução de cargas elevadas ou aplicações com requisitos elevados de binário.
Características:
Passo Angel
|
10,8 ° |
Tamanho do quadro
|
86 mm |
Número de fases
|
Fase 2 |
Corrente nominal
|
6.0A |
Torque de retenção
|
12 N.m |
Resistência
|
1.0 ohm |
Indutividade
|
5 mH |
Inercia do rotor
|
3600 g-cm2 |
Peso do motor
|
50,0 kg |
Número de leads
|
4 |
Conexão
|
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de umidade (%): 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC por 1 min.
Modelo | Torque de retenção | Ângulo de passo | Duração | TTipo de eixo | Corrente nominal |
86SHD4003-32 | 4.0N.m | 10,8° | 69 mm | Acervo de chave 32 mm | 4.0A |
86SHD4101-32 | 4.5 N.m. | 10,8° | 76 mm | Acervo de chave 32 mm | 4.0A |
86SHD4201-37 | 5.6 N.m. | 10,8° | 98 mm | Acervo de chave 37 mm | 4.0A |
86SHD4314-37 | 6.8 N.m. | 10,8° | 112 mm | Acervo de chave 37 mm | 5.0A |
86SHD4404-37 | 8.0N.m | 10,8° | 127 mm | Acervo de chave 37 mm | 5.0A |
86SHD4505-37 | 12.0N.m | 10,8° | 150 mm | Acervo de chave 37 mm | 5.5A |
