Motor deslizante de parafuso movimentador

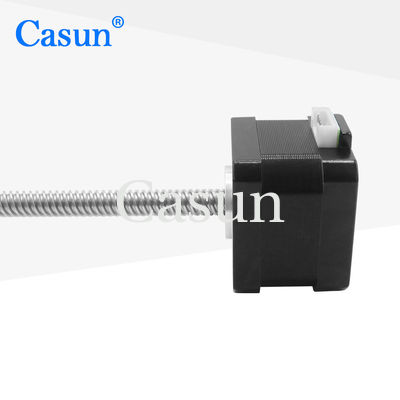

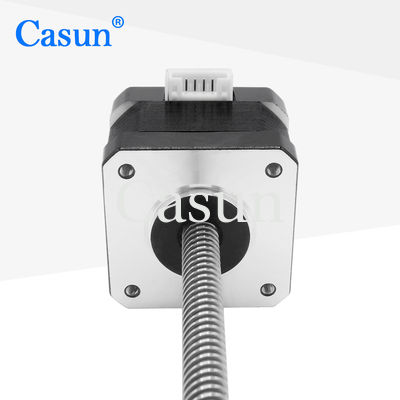

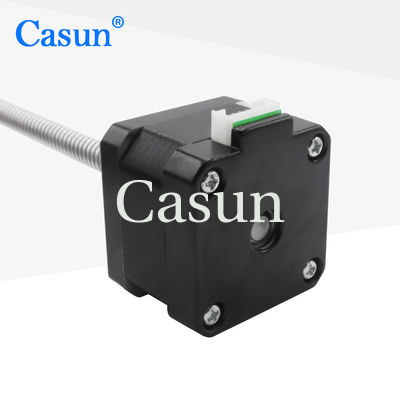

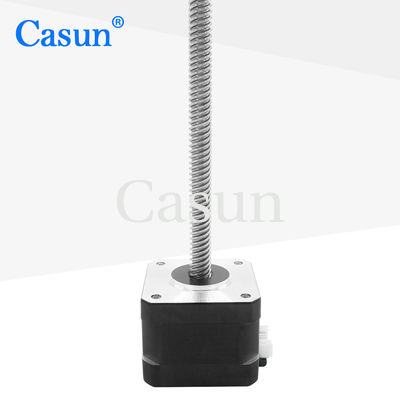

Nema 17 Tr8*8 200mm parafuso de chumbo Elétrico linear motor atuador de linha 12V 28N.cm

Nema 17 Tr8*8 200mm parafuso de chumbo Elétrico linear motor atuador de linha 12V 28N.cm

Nome da marca:	Casun
Número do modelo:	42SHD0003-200NKH
moq:	1pc
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Ângulo de Steper:

1,8 graus

Corrente:

0.4Amp

Torque de retenção:

280mN.m

Comprimento do parafuso:

200mm

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

Actuador de motor elétrico linear de parafuso de chumbo

Actuador de motor linear de 28 N.Cm

Descrição do produto

Nema 17 Tr8*8 200 mm parafuso de chumbo Elétrico linear motor atuador de fio 12V 28N.Cm

Quando o motor passo-passo de parafuso externo para de girar, ele pode manter uma posição estável e apresenta certas propriedades de auto-bloqueio.

Controle preciso, alto binário de saída, características de auto-bloqueio, design compacto, baixo ruído.

Características:

Disponíveis versões bipolares ou unipolares
A especialização em serviços sob medida é a nossa especialidade
Disponível em versões de eixo único ou duplo
São necessárias várias certificações internacionais para equipamentos da indústria de alta tecnologia e da indústria electrónica
Com 12 anos de atuação na China, já atendemos mais de 800 clientes.

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	0.4 Amp
Torque de retenção	280 mN.m
Resistência	30 ohms
Indutividade	37 mH
Inercia do rotor	38 g-cm2
Peso do motor	0.2 kg
Parafusos de chumbo	Tr8X8
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Desvio radial do eixo:0.02 Max. (450 g de carga)

Função do eixo:0.08 Max. (450 g de carga)

Força radial máxima: 28 N (20 mm da flange)

Força axial máxima):10N

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.
