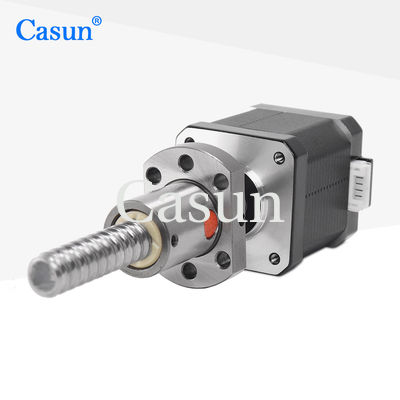

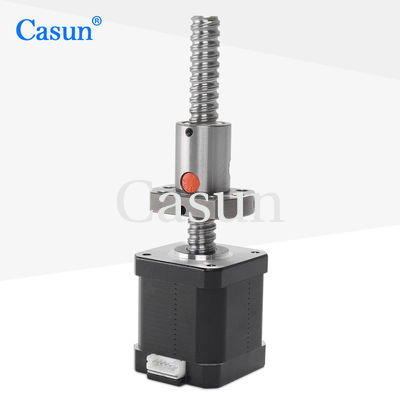

NEMA 17 Motor passo a passo de parafuso a esferas 320mN.M Motor passo linear para automação

NEMA 17 Motor passo a passo de parafuso a esferas 320mN.M Motor passo linear para automação

Nome da marca:	Casun
Número do modelo:	42SHD00101-45GTH
moq:	1pc
Preço:	$29.98-$34.98
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cores:

Negro

Corrente:

1.68Amp

Peso:

0.25kg

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

Motor deslizante do parafuso da bola do NEMA 17

Motor passo de parafuso a esferas 320mN.M

Descrição do produto

NEMA17 Motor passo a passo de parafuso de bola 320mN.M Motor de passo linear para automação

O mecanismo do parafuso de esferas consiste num eixo de parafuso roscado e numa porca com rolamentos de esferas que rolam entre o parafuso e a porca.resultando em movimento linear.

Características:

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.68Amp
Torque de retenção	320 mN.m
Resistência	1.50 ohm
Indutividade	2.5 mH
Inercia do rotor	38 g-cm2
Peso do motor	0.2 kg
Parafusos de chumbo	45 mm
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Desvio radial do eixo:0.02 Max. (450 g de carga)

Função do eixo:0.08 Max. (450 g de carga)

Força radial máxima: 28 N (20 mm da flange)

Força axial máxima):10N

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

NEMA 17 Motor passo a passo de parafuso a esferas 320mN.M Motor passo linear para automação 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
