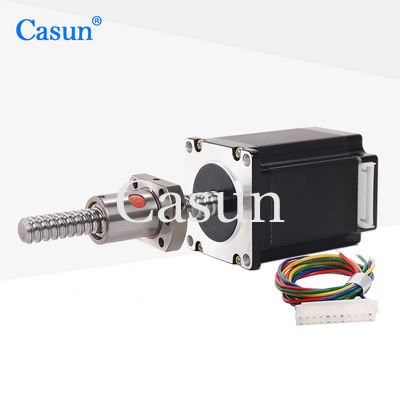

0.5Amp Nema 11 Rodão de parafuso de esferas Motor passo 32mN.M Motor passo linear

0.5Amp Nema 11 Rodão de parafuso de esferas Motor passo 32mN.M Motor passo linear

Nome da marca:	Casun
Número do modelo:	28SHD4050-49GP
moq:	1pc
Preço:	$8.98-$12.98
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cores:

Negro

Corrente:

0.5Amp

Peso:

0.23kg

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

32mN.M Motor passo-a-passo de parafuso a esfera

0Motor passo-a-passo de parafuso a esferas de 0

Descrição do produto

Nema11 Rod de parafuso de esferas motor passo 32mN.M motor passo linear

Um motor passo-passo de parafuso de bola é um tipo de motor passo-passo que incorpora um mecanismo de parafuso de bola para movimento linear.Ele combina o movimento de rotação de um motor passo com as capacidades de movimento linear de um parafuso de bola para alcançar movimentos lineares precisos e controlados.

O NEMA 11 é um tamanho padrão do quadro do motor definido pela National Electrical Manufacturers Association (NEMA).A norma NEMA 11 especifica as dimensões físicas e as disposições de montagem do motor, permitindo a intercâmbio entre diferentes fabricantes.

Características:

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	28 mm
Número de fases	Fase 2
Corrente nominal	0.5 Amp
Torque de retenção	32 mN.m
Resistência	Oohm
Indutividade	mH
Inercia do rotor	g-cm2
Peso do motor	0.26kg
Parafusos de chumbo	49 mm
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Desvio radial do eixo:0.02 Max. (450 g de carga)

Função do eixo:0.08 Max. (450 g de carga)

Força radial máxima: 28 N (20 mm da flange)

Força axial máxima):10N

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

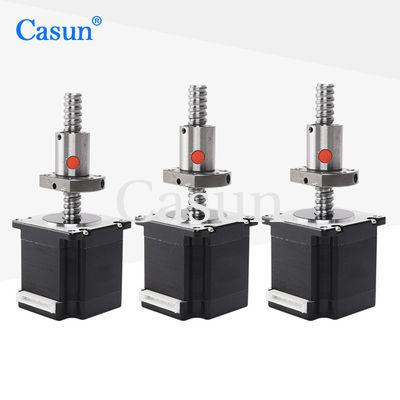

0.5Amp Nema 11 Rodão de parafuso de esferas Motor passo 32mN.M Motor passo linear 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
