Motor deslizante do parafuso da bola
>
|
| Lugar de origem | China |
| Marca | Casun |
| Certificação | CE,ROHS,ISO |
| Número do modelo | 28SHD4507-109GTH |

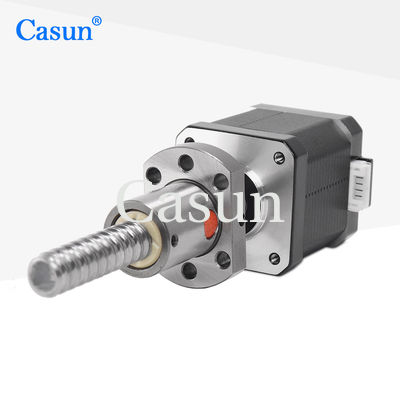

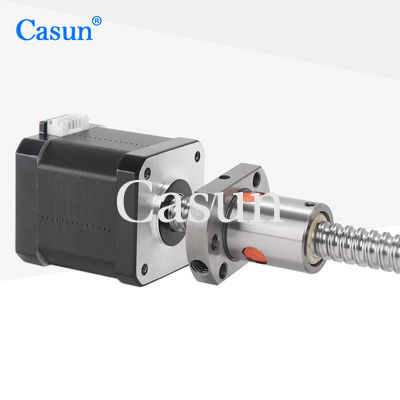

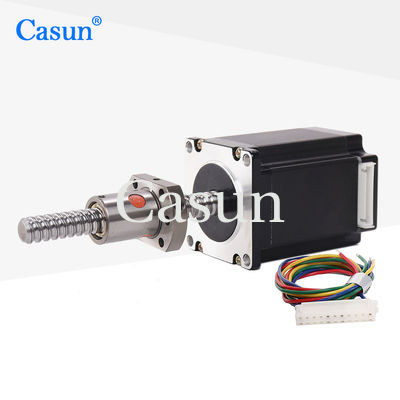

Nem11 motores passo a passo de parafuso a esferas nema11 320mN.m motor passo a passo linear a esferas para CNC
Os motores passo-a-passo de parafuso de bola oferecem várias vantagens, incluindo:
Alta precisão: O mecanismo de parafuso de esferas reduz a reação e fornece posicionamento preciso, tornando-os adequados para aplicações que exigem movimentos precisos.
Alta eficiência: O projeto do parafuso de bola minimiza o atrito, resultando em uma transmissão de energia eficiente e reduzido consumo de energia.
Tamanho compacto: os motores NEMA 11 são pequenos e leves, tornando-os ideais para aplicações com espaço limitado.
Rentabilidade: Os motores passo-a-passo de parafuso de bola oferecem um bom equilíbrio entre desempenho e custo, tornando-os uma escolha popular para várias aplicações.
Características:
|
Passo Angel
|
10,8 ° |
|
Tamanho do quadro
|
28 mm |
|
Número de fases
|
Fase 2 |
|
Corrente nominal
|
1.7 Amp |
|
Torque de retenção
|
120 mN.m |
|
Resistência
|
Oohm |
|
Indutividade
|
mH |
|
Inercia do rotor
|
g-cm2 |
|
Peso do motor
|
0.26kg |
|
Parafusos de chumbo
|
109 mm |
|
Conexão
|
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de humidade (%) : 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC durante 1 min.
Desvio radial do eixo:0.02 Max. (450 g de carga)
Função do eixo:0.08 Max. (450 g de carga)
Força radial máxima: 28 N (20 mm da flange)
Força axial máxima):10N
| Modelo | Torque de retenção | Ângulo de passo | Comprimento do motor | Tipo de eixo | Corrente nominal |
| 42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D eixo 20 mm | 1.0A |
| 42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D eixo 20 mm | 0.4A |
| 42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D eixo 20 mm | 1.68A |
| 42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D eixo 24 mm | 2.0A |
| 42SHD4813 | 0.8 N.m. | 10,8° | 60 mm | D eixo 24 mm | 2.1A |
| Comprimento do corpo | Diâmetro do parafuso | Pico | Comprimento do parafuso | ||
| 20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20 a 1000 mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
