57x57x76mm 2 Fases de Alto Torque 2.2N.m 3.0A NEMA 23 Motor Hybrid Stepper para Robô CMM

57x57x76mm 2 Fases de Alto Torque 2.2N.m 3.0A NEMA 23 Motor Hybrid Stepper para Robô CMM

Nome da marca:	Casun
Número do modelo:	57SHD0807-24BH
moq:	1pc
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

10,8°

Torque de retenção:

2200mN.m

Corrente:

3.0A

Comprimento do motor:

76 mm

Fator de pressão:

Comprimento liso de trituração do eixo 24mm

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 36x29x14cm

Destacar:

Motor deslizante híbrido do NEMA 23

3.0A Motor híbrido passo a passo

Descrição do produto

O motor passo-a-passo NEMA 23 tem vantagens como alta precisão, alta potência de torque, boa velocidade de resposta e confiabilidade.

O método de controlo simples torna-os fáceis de integrar em vários sistemas.

Características:

Alto binário e alta precisão
Para equipamentos da indústria de alta tecnologia e da indústria electrónica
Os nossos engenheiros estarão em contacto dentro de 48 horas para fornecer a solução mais ótima.
Os nossos produtos oferecem tanto um alto binário e precisão
Oferecemos serviços personalizados e estamos abertos à fabricação por contrato

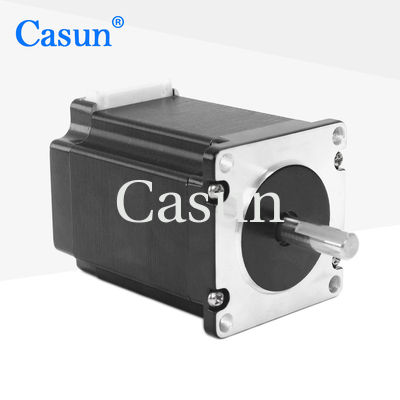

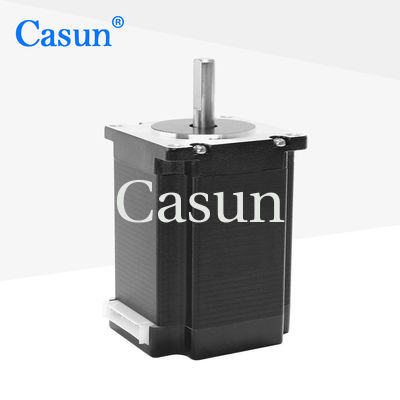

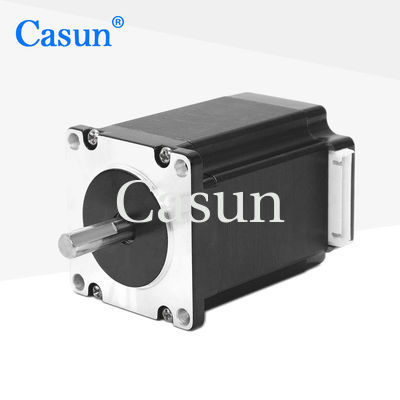

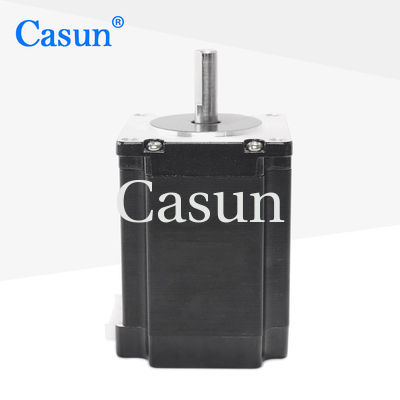

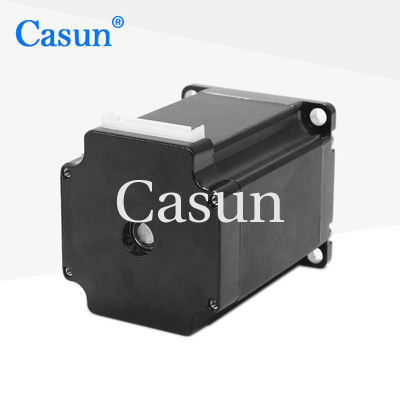

Aparência

57x57x76mm 2 Fases de Alto Torque 2.2N.m 3.0A NEMA 23 Motor Hybrid Stepper para Robô CMM 0

Dimensões

57x57x76mm 2 Fases de Alto Torque 2.2N.m 3.0A NEMA 23 Motor Hybrid Stepper para Robô CMM 1

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	3.0 A
Torque de retenção	2200 mN.m
Resistência	2.0 ohms
Indutividade	80,0 mH
Inercia do rotor	460 g-cm2
Peso do motor	1 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC por 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Duração	TTipo de eixo	Corrente nominal
O número de veículos deve ser indicado.	0.6 N.m.	10,8°	41 mm	D eixo 21 mm	1.0A
57SHD4415-21B	1.1 N.m.	10,8°	54 mm	D eixo 21 mm	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 mm	D eixo 21 mm	3.0A
57SHD4913-21B	2.5 N.m.	10,8°	83 mm	D eixo 21 mm	3.0A
O número de veículos aéreos	3.0N.m	10,8°	100 mm	D eixo 20 mm	3.0A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
