Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Número do modelo | 57SHD0002-25M |

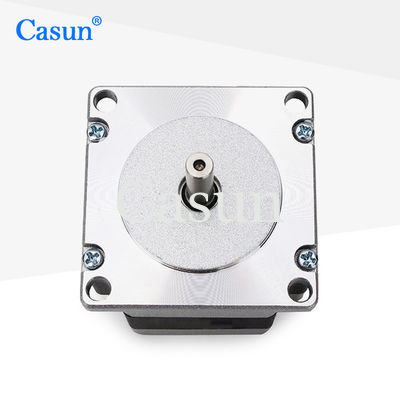

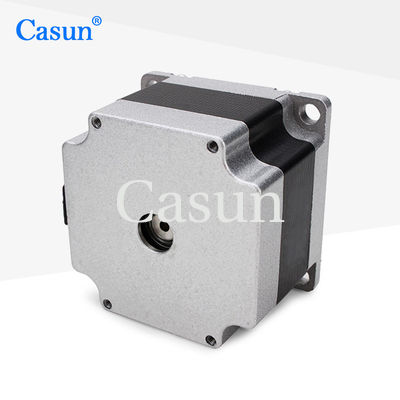

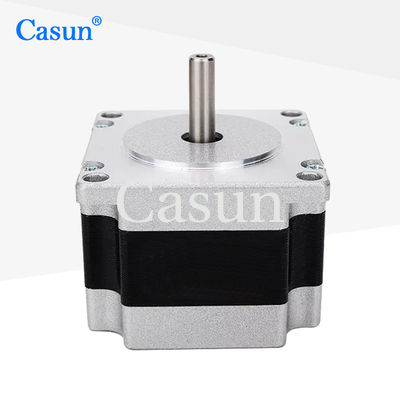

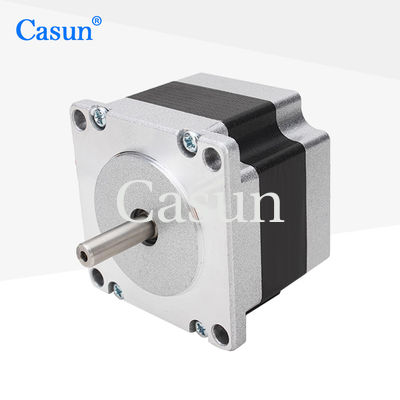

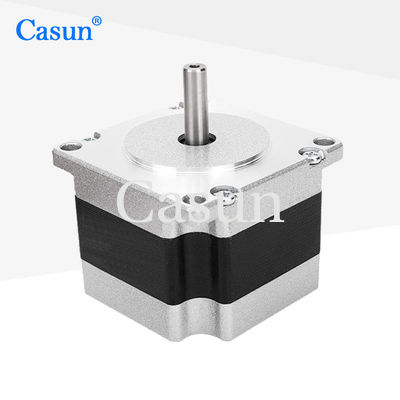

Nema 23 Bipolar 0.35Nm 0.4A 7.2V 57x57x41mm 4 fios motor passo
O motor passo-a-passo NEMA 23 tem alta precisão de posicionamento, atingindo tipicamente o nível de vários micrômetros.
Os motores passo a passo NEMA 23 têm uma ampla gama de aplicações e podem ser utilizados em muitos campos de aplicação diferentes.
Características:
Passo Angel |
10,8 ° |
Tamanho do quadro |
57 mm |
Número de fases |
Fase 2 |
Corrente nominal |
0.4 A |
Torque de retenção |
0.35 N.m |
Resistência |
18 ohms |
Indutividade |
35 mH |
Inercia do rotor |
135 g-cm2 |
Peso do motor |
0.42 kg |
Número de leads |
4 |
Conexão |
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de humidade (%) : 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC durante 1 min.
Modelo | Torque de retenção | Ângulo de passo | Duração | TTipo de eixo | Corrente nominal |
O número de veículos deve ser indicado. | 0.6 N.m. | 10,8° | 41 mm | D eixo 21 mm | 1.0A |
57SHD4415-21B | 1.1 N.m. | 10,8° | 54 mm | D eixo 21 mm | 3.0A |
57SHD4816-21B | 2.0N.m | 10,8° | 76 mm | D eixo 21 mm | 3.0A |
57SHD4913-21B | 2.5 N.m. | 10,8° | 83 mm | D eixo 21 mm | 3.0A |
O número de veículos aéreos | 3.0N.m | 10,8° | 100 mm | D eixo 20 mm | 3.0A |
Descarregar
Codificador |
Freio |
Caixa de engrenagens |
Fator de pressão |
