NEMA 23 Hybrid Stepping Motor 76mm Corpo 1.5N.M Para Máquina CNC

NEMA 23 Hybrid Stepping Motor 76mm Corpo 1.5N.M Para Máquina CNC

Nome da marca:	Casun
Número do modelo:	57SHD4809-24
moq:	1pc
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

10,8°

Torque de retenção:

2.0N.m

Corrente:

2.8A

Comprimento do motor:

76 mm

Fator de pressão:

Comprimento redondo do eixo 24mm

Diâmetro do eixo:

8mm

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 36x29x14cm

Destacar:

Motor de passo híbrido NEMA 23

Motor híbrido a passo 76 mm

Motor de passo híbrido para máquina CNC

Descrição do produto

Motor híbrido NEMA 23 76mm corpo 1.5N.m para máquina CNC

O movimento é estável e fiável, sem perda de passo, garantindo a fiabilidade e estabilidade do sistema.

Excelente desempenho em cenários de aplicação que exijam um controlo preciso da posição, tais como equipamento de automação, robôs, usinagem CNC, etc.

Características:

Alto binário e alta precisão
Cada modelo do nosso motor passo é adequado para várias aplicações
Somos especialistas em soluções de transmissão
Estamos abertos a acordos de fabricação contratuais diferentes
Os nossos engenheiros entrarão em contacto consigo no prazo de 48 horas para lhe oferecer a solução ideal.

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	2.8 A
Torque de retenção	2 Nm
Resistência	1.5 ohms
Indutividade	50,0 mH
Inercia do rotor	460 g-cm2
Peso do motor1	1 kg
Número de leads	4
Conexão	Bipolar

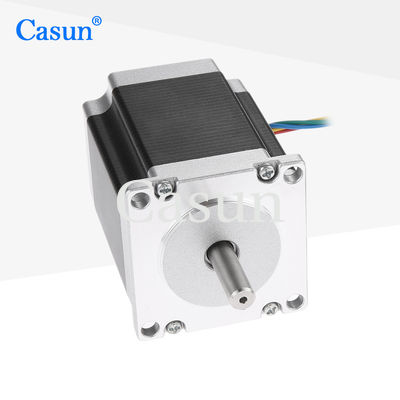

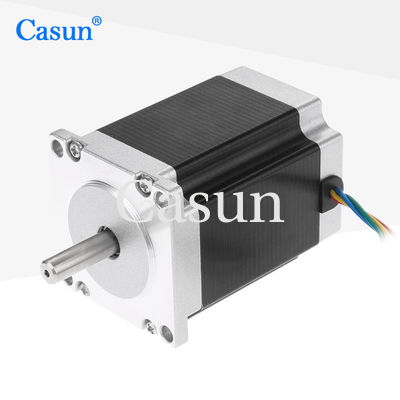

Aparência

NEMA 23 Hybrid Stepping Motor 76mm Corpo 1.5N.M Para Máquina CNC 0

Dimensões

NEMA 23 Hybrid Stepping Motor 76mm Corpo 1.5N.M Para Máquina CNC 1

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Duração	TTipo de eixo	Corrente nominal
O número de veículos deve ser indicado.	0.6 N.m.	10,8°	41 mm	D eixo 21 mm	1.0A
57SHD4415-21B	1.1 N.m.	10,8°	54 mm	D eixo 21 mm	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 mm	D eixo 21 mm	3.0A
57SHD4913-21B	2.5 N.m.	10,8°	83 mm	D eixo 21 mm	3.0A
O número de veículos aéreos	3.0N.m	10,8°	100 mm	D eixo 20 mm	3.0A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
