2 fase 1.8 grau DC Hybrid Stepper Motor 34mm comprimento NEMA 17 controle preciso

2 fase 1.8 grau DC Hybrid Stepper Motor 34mm comprimento NEMA 17 controle preciso

Nome da marca:	Casun
Número do modelo:	42SHD0046-24BH
moq:	1pc
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

10,8°

Torque de retenção:

220mN.m

Corrente:

1.33A

Comprimento do motor:

34mm

Fator de pressão:

Comprimento liso de trituração do eixo 24mm

Voltagem nominal:

2.8V

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

1Motor híbrido passo-a-passo DC de 8 graus

Motor de passo híbrido de 34 mm de comprimento

Motor deslizante híbrido do NEMA 17

Descrição do produto

2 Fase 1.8 Grau DC Hybrid Stepper Motor 34mm comprimento NEMA 17 controle de precisão

O motor passo-a-passo NEMA 17 possui boa capacidade de controlo da posição e pode controlar com precisão o ângulo e a velocidade de rotação.

Tem boa estabilidade durante a operação a baixa velocidade e não sofrerá desaceleração ou deriva.

Características:

Alto binário e alta precisão
Oferecemos serviços personalizados e bem-vindos fabricação de contrato
Disponível em versões de eixo único ou duplo
Operando na China há 12 anos, tendo servido mais de 800 clientes
Os nossos engenheiros vão contactar-nos dentro de 48 horas para oferecer a melhor solução.

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.33 A
Torque de retenção	220 mN.m
Resistência	2.1 ohm
Indutividade	2.5 mH
Inercia do rotor	38 g-cm2
Peso do motor	0.2 kg
Número de leads	4
Conexão	Bipolar

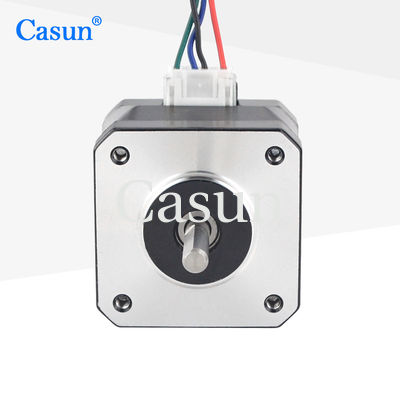

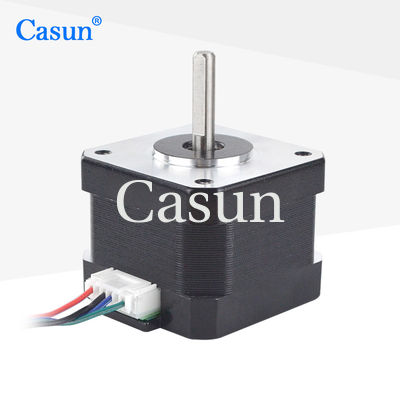

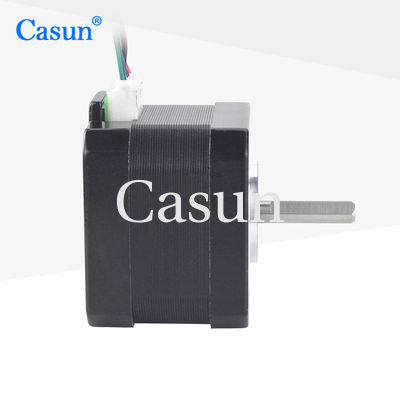

Aparência

2 fase 1.8 grau DC Hybrid Stepper Motor 34mm comprimento NEMA 17 controle preciso 0

Dimensões

2 fase 1.8 grau DC Hybrid Stepper Motor 34mm comprimento NEMA 17 controle preciso 1

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
